การตรวจสอบการปฏิบัติตามข้อกำหนดสำหรับน้ำดื่มสำหรับระบบท่อเหล็กหล่อเหนียวของเทศบาล

การปฏิบัติตามข้อกำหนดสำหรับน้ำดื่มของระบบท่อเหล็กหล่อเหนียวสำหรับงานเทศบาล เริ่มต้นจากห่วงโซ่หลักฐานที่ควบคุมได้: ตัวท่อ วัสดุบุผิว สารเคลือบภายนอก ข้อต่อ ปะเก็น วาล์ว สภาพการจัดเก็บ และบันทึกการติดตั้ง ล้วนต้องรองรับการใช้งานกับน้ำดื่มตามวัตถุประสงค์ ท่ออาจผ่านข้อกำหนดด้านมิติและแรงดัน แต่ยังคงก่อให้เกิดข้อกังวลด้านน้ำดื่มได้จากวัสดุบุผิวที่ไม่เหมาะสม การเก็บปะเก็นที่ปนเปื้อน สารเคลือบที่เสียหาย หรือวัสดุซ่อมแซมที่ไม่ได้รับการตรวจสอบ

สำหรับท่อเหล็กหล่อเหนียวสำหรับโครงการน้ำประปาเทศบาล ควรประเมินการปฏิบัติตามข้อกำหนดในฐานะสภาวะของทั้งระบบ ไม่ใช่เอกสารที่แนบมากับการจัดส่ง เอกสารผลิตภัณฑ์เป็นจุดเริ่มต้น แต่การตรวจรับและการควบคุมการติดตั้งเป็นตัวกำหนดว่าวัสดุยังคงเหมาะสมหรือไม่ก่อนนำโครงข่ายไปใช้งาน

เริ่มจากพื้นผิวที่สัมผัสน้ำ

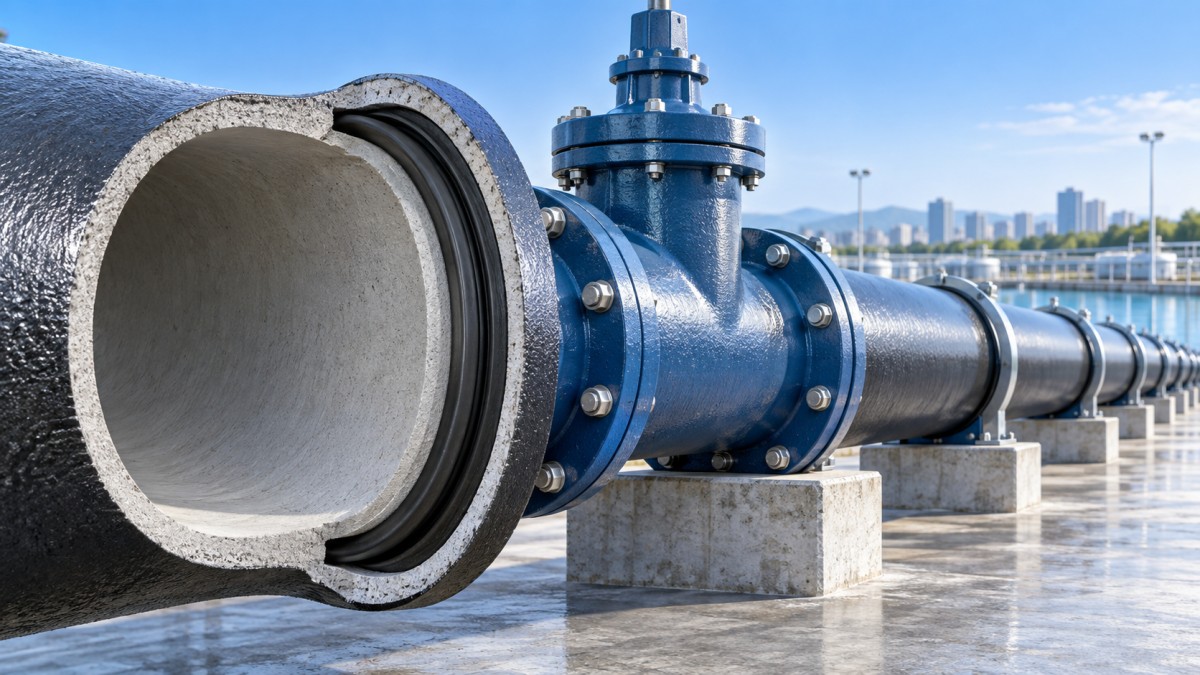

พื้นผิวภายในที่สัมผัสกับน้ำดื่มต้องได้รับการตรวจสอบอย่างใกล้ชิดที่สุด สำหรับท่อเหล็กหล่อเหนียวที่บุด้วยปูนมอร์ตาร์ซีเมนต์ ให้ตรวจสอบความต่อเนื่อง สภาพการบ่ม การยึดเกาะ และความเสียหายของวัสดุบุผิวที่ปลายตัด ปลายสไปกอต และส่วนที่มีการดัดแปลงหน้างาน วัสดุบุผิวที่ดูสมบูรณ์อาจยังไม่เหมาะสม หากปนเปื้อนเชื้อเพลิง น้ำมัน ดิน น้ำขัง หรือสารซ่อมแซมที่ไม่ได้รับอนุมัติระหว่างการขนส่งหรือการเคลื่อนย้าย

ไม่ควรประเมินตำหนิขนาดเล็กจากลักษณะภายนอกเพียงอย่างเดียว รอยบนพื้นผิวตื้น ๆ อาจจำกัดอยู่เฉพาะผิวหน้าของวัสดุบุผิว ขณะที่รอยแตกร้าวที่ลึกถึงเนื้อโลหะก่อให้เกิดข้อกังวลที่แตกต่างกัน วิธีการซ่อมแซมต้องสอดคล้องกับระบบวัสดุบุผิวและสภาวะการใช้งาน การใช้สารเคลือบหรือมอร์ตาร์ทั่วไปโดยไม่ยืนยันความเข้ากันได้กับน้ำดื่ม อาจทำให้เกิดช่องว่างด้านการปฏิบัติตามข้อกำหนดที่หลีกเลี่ยงได้ แม้การซ่อมแซมจะทำให้พื้นผิวเรียบก็ตาม

ในกรณีที่ท่อมีวัสดุบุผิวภายในทางเลือก ให้ยืนยันว่าสเปกของวัสดุบุผิวสอดคล้องกับเคมีของน้ำที่ออกแบบไว้และระบบการฆ่าเชื้อ เคมีของน้ำส่งผลมากกว่าพฤติกรรมการกัดกร่อน พารามิเตอร์ เช่น pH ความเป็นด่าง สารฆ่าเชื้อคงเหลือ อุณหภูมิ และระยะเวลาที่น้ำนิ่ง อาจส่งผลต่อเสถียรภาพของวัสดุบุผิว สภาพพื้นผิว และพฤติกรรมการปลดปล่อยของวัสดุที่สัมผัสน้ำ วัสดุบุผิวที่เหมาะสำหรับรูปแบบการบำบัดและการเดินระบบหนึ่ง ไม่ควรถูกสันนิษฐานว่าเหมาะสำหรับระบบจ่ายน้ำประปาเทศบาลทุกประเภท

เอกสารต้องระบุวัสดุที่จัดส่ง

บันทึกจากโรงงาน หนังสือรับรองวัสดุ บันทึกสารเคลือบ ข้อมูลปะเก็น และเครื่องหมายการสอบกลับ ควรเชื่อมโยงกับท่อ ข้อต่อ หรืออุปกรณ์เสริมที่ได้รับจริง เอกสารระดับล็อตจะสูญเสียคุณค่าเมื่อไม่สามารถเชื่อมโยงหมายเลขล็อตกับหน่วยจัดส่งแต่ละหน่วยได้ หรือเมื่อมีการขนถ่ายสินค้าคละกันโดยไม่มีการแยกเก็บ

การสอบกลับมีความสำคัญเป็นพิเศษสำหรับข้อต่อและแหวนซีลยาง เนื่องจากมักถูกแกะบรรจุภัณฑ์ เก็บแยกต่างหาก และนำเข้าสู่ลำดับการติดตั้งในภายหลัง ปะเก็นที่มีขนาดระบุถูกต้องไม่ได้หมายความว่าจะเป็นปะเก็นที่ถูกต้องสำหรับงานน้ำดื่มโดยอัตโนมัติ ให้ตรวจสอบการใช้งานที่ระบุ การระบุวัสดุ สถานะการจัดเก็บ และความเข้ากันได้กับรูปทรงข้อต่อ แหวนที่สัมผัสแสงแดดโดยตรง ผลิตภัณฑ์ปิโตรเลียม ความร้อนสูงเกินไป หรือเกิดการเสียรูปขณะจัดเก็บ ควรแยกออกจนกว่าจะประเมินสภาพแล้ว

การตรวจสอบควรแยกความแตกต่างระหว่างเอกสารที่ครอบคลุมสมรรถนะทางกลกับเอกสารที่เกี่ยวข้องกับการสัมผัสน้ำดื่ม ระดับชั้นแรงดัน ความต้านแรงดึง และบันทึกการทดสอบแรงดันน้ำ ไม่ได้ยืนยันว่าวัสดุทั้งหมดที่สัมผัสน้ำมีความเหมาะสมโดยตัวของมันเอง ในทางกลับกัน หนังสือรับรองสำหรับน้ำดื่มก็ไม่อาจทดแทนการยืนยันความหนาผนังท่อ มิติข้อต่อ หรือความสามารถในการรับแรงดันได้

สารเคลือบปกป้องท่อ แต่สามารถสร้างจุดบอดในการตรวจสอบ

สารเคลือบภายนอกโดยปกติไม่ใช่พื้นผิวสัมผัสน้ำดื่ม อย่างไรก็ตาม สภาพของสารเคลือบยังคงเกี่ยวข้องกับความเชื่อถือได้ของระบบน้ำดื่ม ความเสียหายจากการกัดกร่อนที่ลุกลามจนผนังท่อสูญเสียเนื้อวัสดุหรือข้อต่อเกิดความเสียหาย อาจนำไปสู่การรั่วไหล ความไม่เสถียรของแรงดัน และสภาวะที่เพิ่มโอกาสการแทรกซึมจากดินหรือน้ำใต้ดินโดยรอบ ความเชื่อมโยงกับการปฏิบัติตามข้อกำหนดเป็นทางอ้อม แต่มีอยู่จริง

ตรวจสอบความเสียหายของสารเคลือบโดยคำนึงถึงตำแหน่ง ความเสียหายบนลำตัวท่ออาจซ่อมแซมได้ตามขั้นตอนภาคสนามที่กำหนดไว้ แต่ความเสียหายที่เบ้าท่อ ปลายสไปกอต บริเวณอุปกรณ์ยึดรั้งข้อต่อ หรือรอยต่อกับข้อต่อ อาจส่งผลต่อการประกอบหรือทิ้งบริเวณที่ป้องกันได้ยาก สารเคลือบที่หลุดล่อน เม็ดทรายที่ฝังอยู่ ความชื้นที่ถูกกักใต้ชั้นหุ้ม และวัสดุแต้มซ่อมที่ไม่ได้รับอนุมัติ ควรได้รับการตรวจสอบมากกว่ารอยขีดข่วนผิวเผินบนส่วนลำตัวท่อที่เข้าถึงได้

อย่าสับสนระหว่างสารเคลือบภายนอกที่ต่อเนื่องทางสายตากับการป้องกันการกัดกร่อนที่เพียงพอสำหรับสภาพแวดล้อมที่ติดตั้ง ค่าความต้านทานไฟฟ้าของดิน ความชื้น คลอไรด์ การสัมผัสกระแสไฟฟ้ารั่ว และระบบป้องกันที่เลือกใช้ ล้วนส่งผลต่อผลลัพธ์ สภาวะหน้างานเหล่านี้ควรอยู่ในบันทึกการติดตั้ง เพราะอธิบายได้ว่าเหตุใดการจัดส่งที่ยอมรับได้ในด้านอื่นจึงอาจต้องมีการป้องกันเพิ่มเติมหรือการตัดสินใจซ่อมแซมที่แตกต่างออกไป

ความสมบูรณ์ของข้อต่อคือจุดควบคุมสำหรับน้ำดื่ม

ข้อต่อท่อเหล็กหล่อเหนียวสำหรับเทศบาลได้รับการออกแบบให้ซีลภายใต้เงื่อนไขด้านรูปทรง ความสะอาด การหล่อลื่น และการสอดประกอบที่กำหนด สิ่งสกปรกในร่องวางปะเก็น แหวนที่วางไม่ถูกตำแหน่ง สารหล่อลื่นมากเกินไป ปลายสไปกอตเสียหาย หรือความลึกในการสอดที่อยู่นอกช่วงทำเครื่องหมาย อาจทำให้เกิดทางรั่วหรือลดความน่าเชื่อถือของข้อต่อ ปัญหาอาจยังไม่ปรากฏจนกว่าจะทดสอบแรงดัน เกิดการเคลื่อนตัวของวัสดุถมกลับ หรือเกิดแรงดันกระชากในภายหลัง

การเลือกสารหล่อลื่นต้องใช้ความรอบคอบเช่นเดียวกับการเลือกปะเก็น ผลิตภัณฑ์ที่ใช้ระหว่างการประกอบต้องเหมาะกับระบบข้อต่อและการใช้งานน้ำดื่ม การใช้จาระบี น้ำมัน หรือสารช่วยประกอบอเนกประสงค์ที่มีอยู่ทดแทน อาจทำให้ชิ้นส่วนอีลาสโตเมอร์เสียหาย หรือนำสารที่ไม่ควรอยู่ในสภาพแวดล้อมที่สัมผัสน้ำเข้าสู่ระบบ

สำหรับจุดเชื่อมต่อที่เกี่ยวข้องกับวาล์ว ข้อต่อ ข้อต่อแบบยึดรั้ง หรือการเปลี่ยนผ่านไปยังวัสดุท่ออื่น ให้ยืนยันส่วนต่อประสานแทนที่จะอาศัยเพียงขนาดเส้นผ่านศูนย์กลางระบุ รูปแบบรูน็อต หน้าหน้าแปลน ประเภทปะเก็น ส่วนประกอบยึดรั้ง และแนวปฏิบัติด้านแรงบิด ต้องสอดคล้องกับชุดประกอบจริง การเชื่อมต่อที่ดูเข้ากันได้ตามขนาดระบุอาจล้มเหลวได้ เมื่อมาตรฐานส่วนประกอบ ระดับแรงดัน หรือรูปแบบหน้าสัมผัสแตกต่างกัน

การจัดวางท่อแยกที่มีวาล์ว 3 ทางแบบแท้จริงที่หุ้มปิด بالكامل ควรได้รับการตรวจสอบเป็นส่วนหนึ่งของชุดประกอบด้านไฮดรอลิกและสุขอนามัยที่สมบูรณ์ ยืนยันทางเดินการไหลของวาล์ว จุดสัมผัสการซีล จุดเชื่อมต่อปลาย และข้อกำหนดการทำความสะอาดหรือการเตรียมใช้งานที่เข้าถึงได้ เทียบกับแบบระบบที่ได้รับอนุมัติ การหุ้มปิดไม่ได้ทำให้ไม่จำเป็นต้องตรวจสอบวัสดุและโพรงที่สัมผัสกับน้ำดื่ม

การตรวจรับควรแยกความเสียหายระหว่างขนส่งออกจากปัญหาการผลิต

ตรวจสอบการจัดส่งแต่ละครั้งก่อนที่จะปะปนกับสินค้าที่รับแล้ว ตรวจสอบปลายท่อว่ามีรอยบิ่น รอยแตกร้าว การบิดเบี้ยว ความเสียหายของวัสดุบุผิว สิ่งแปลกปลอม และการสะสมของความชื้นหรือไม่ ตรวจสอบข้อต่อว่ามีหน้าสัมผัสเสียหาย สารเคลือบบนพื้นผิวใช้งานไม่ครอบคลุม และรอยกระแทกรอบหน้าแปลนหรือเบ้าท่อหรือไม่ บรรจุภัณฑ์ควรป้องกันปะเก็นจากรังสีอัลตราไวโอเลตและการปนเปื้อน แต่บรรจุภัณฑ์เพียงอย่างเดียวไม่ใช่หลักฐานว่าสิ่งของภายในยังคงสะอาดและไม่เสียหาย

• การระบุท่อ: บันทึกเครื่องหมายที่เชื่อมโยงท่อแต่ละกลุ่มกับขนาดเส้นผ่านศูนย์กลาง ระดับชั้น วัสดุบุผิว สารเคลือบ และการสอบกลับการผลิต
• ความสะอาด: ปฏิเสธหรือกักกันชิ้นส่วนที่มีดิน ซากสัตว์ คราบน้ำมัน เศษวัสดุหลวม หรือน้ำขัง ซึ่งไม่สามารถกำจัดได้ภายใต้ขั้นตอนการทำความสะอาดที่ได้รับอนุมัติ
• การป้องกันปลายท่อ: ยืนยันว่าฝาครอบหรือจุกอุดยังคงอยู่ในตำแหน่งตามที่กำหนด การไม่มีอุปกรณ์ป้องกันเป็นเหตุให้ตรวจสอบภายใน ไม่ใช่ข้อสรุปโดยอัตโนมัติว่าท่อใช้งานไม่ได้
• การแยกเก็บ: แยกส่วนประกอบสำหรับน้ำดื่มที่รับแล้วออกจากวัสดุที่ไม่ใช่สำหรับน้ำดื่ม พื้นที่ตัด ที่เก็บเชื้อเพลิง และสารซ่อมแซม จนกว่าจะติดตั้ง

การตัดและซ่อมแซมหน้างานต้องมีเกณฑ์การยอมรับที่ชัดเจน

การตัดหน้างานทำให้พื้นผิวที่เตรียมจากโรงงานหายไป และอาจทำให้โลหะเปลือยหรือวัสดุบุผิวขาดตอน รอยตัดต้องได้ฉากเพียงพอสำหรับการเชื่อมต่อที่เลือก ทำความสะอาดอย่างทั่วถึง และดำเนินการด้วยวิธีที่ได้รับอนุมัติสำหรับระบบท่อ ไม่ควรให้ฝุ่นจากการเจียรและเศษโลหะคงอยู่ภายในท่อ ก่อนปิดข้อต่อ ให้ตรวจสอบช่องภายในภายใต้แสงสว่างที่เพียงพอ แทนที่จะสันนิษฐานว่าการล้างจะกำจัดเศษวัสดุทั้งหมดได้

บันทึกการซ่อมแซมควรระบุตำแหน่ง ประเภทของตำหนิ วัสดุที่ใช้ การเตรียมพื้นผิว สภาวะการบ่มในกรณีที่เกี่ยวข้อง และผลการตรวจสอบ รายละเอียดในระดับนี้มีความสำคัญเมื่อมีการซ่อมแซมหลายจุดตลอดโครงการ หากไม่มีข้อมูลดังกล่าว การตรวจสอบในภายหลังจะไม่สามารถแยกแยะระหว่างสภาพจากโรงงาน ความเสียหายจากการเคลื่อนย้าย และการซ่อมแซมที่ดำเนินการหน้างานได้

การเตรียมใช้งานยืนยันระบบที่ประกอบแล้ว ไม่ใช่เพียงส่วนประกอบ

การทดสอบแรงดันแสดงให้เห็นสมรรถนะด้านโครงสร้างและข้อต่อภายใต้ขั้นตอนที่ได้รับอนุมัติ แต่ไม่สามารถทดแทนการทำความสะอาด การล้าง การฆ่าเชื้อ และการตรวจสอบคุณภาพน้ำในกรณีที่ต้องดำเนินการ กิจกรรมเหล่านี้มีวัตถุประสงค์ต่างกัน ระบบอาจผ่านการทดสอบแรงดัน แต่ยังคงมีเศษวัสดุจากการก่อสร้าง น้ำนิ่ง หรือสภาวะของสารฆ่าเชื้อที่ต้องควบคุมเพิ่มเติมก่อนนำท่อเข้าสู่การใช้งานน้ำดื่ม

ปลายตัน ทางเบี่ยงชั่วคราว ห้องวาล์ว จุดเชื่อมต่อท่อแยก และส่วนที่แล้วเสร็จล่าช้า ควรได้รับความสนใจเป็นพิเศษ เนื่องจากอาจกักเก็บน้ำหรือเศษวัสดุได้นานกว่าแนวท่อหลัก จัดลำดับงานเตรียมใช้งานเพื่อให้วัสดุชั่วคราวถูกนำออก จุดเชื่อมต่อเสร็จสมบูรณ์ มีการกำหนดเส้นทางการล้าง และจุดเก็บตัวอย่างเป็นตัวแทนของน้ำที่จะเข้าสู่การใช้งาน

แฟ้มการยอมรับขั้นสุดท้ายควรเก็บรักษาความเชื่อมโยงระหว่างวัสดุที่ได้รับอนุมัติ ข้อสังเกตจากการตรวจรับ การดัดแปลงหน้างาน บันทึกการทดสอบ เอกสารการทำความสะอาดและการฆ่าเชื้อ และการแก้ไขที่ยังคงค้างอยู่ บันทึกดังกล่าวสนับสนุนการตัดสินใจด้านการบำรุงรักษาในอนาคต และเป็นหลักฐานที่สามารถยืนยันได้ว่ามีการติดตั้งท่อส่งเหล็กหล่อเหนียวเป็นระบบน้ำดื่ม มิใช่เพียงประกอบเป็นท่อส่งแรงดัน
