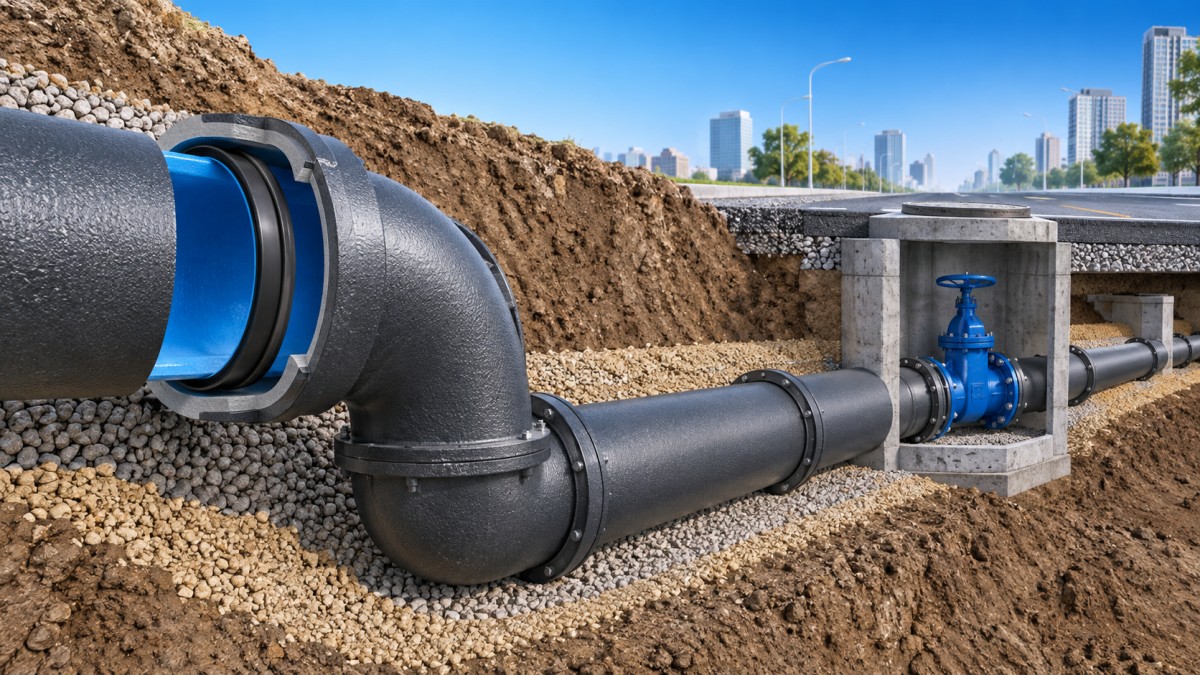

ท่อเหล็กหล่อเหนียวช่วยสนับสนุนการจ่ายน้ำประปาเทศบาลที่เชื่อถือได้อย่างไร

การจ่ายน้ำที่เชื่อถือได้เริ่มต้นจากระบบท่อ ไม่ใช่สถานีสูบน้ำ

โครงข่ายน้ำประปาเทศบาลจะคงความเชื่อถือได้เมื่อท่อส่งสามารถทนต่อการเปลี่ยนแปลงของแรงดัน การเคลื่อนตัวของพื้นดิน ความแปรผันในการติดตั้ง และการใช้งานใต้ดินเป็นเวลาหลายทศวรรษ โดยไม่สูญเสียความสมบูรณ์ของรอยต่อ ท่อเหล็กหล่อเหนียวได้รับเลือกใช้อย่างแพร่หลายในสภาวะเหล่านี้ เนื่องจากคุณสมบัติของวัสดุผสานความต้านทานต่อภาระสูงเข้ากับความเหนียวที่เป็นประโยชน์ ผลลัพธ์คือระบบท่อรับแรงดันที่เหมาะสำหรับท่อส่งน้ำหลัก ท่อจ่ายน้ำ การเชื่อมต่อสถานีสูบน้ำ และงานฟื้นฟูระบบที่ยอมรับการหยุดชะงักของการให้บริการได้ยาก

สำหรับโครงข่ายเทศบาล ไม่สามารถประเมินสมรรถนะของท่อจากความแข็งแรงของผนังท่อเพียงอย่างเดียวได้ แนวท่ออาจใช้ตัวท่อที่แข็งแรง แต่ยังคงเกิดการรั่วไหลหรือปัญหาในการใช้งานได้ หากรอยต่อ ชั้นรองท่อ การยึดต้านแรงดัน การป้องกันการกัดกร่อน และโครงสร้างสำหรับการเข้าถึง ถูกพิจารณาเป็นการตัดสินใจแยกส่วน ท่อเหล็กหล่อเหนียวสำหรับโครงการน้ำประปาเทศบาลจะทำงานได้ดีที่สุดเมื่อองค์ประกอบเหล่านี้ถูกกำหนดให้เป็นระบบเดียวที่เชื่อมโยงกัน

ความทนทานต่อแรงดันระหว่างการทำงานปกติและผิดปกติ

แรงดันน้ำแทบไม่คงที่ตลอดทั้งโครงข่ายเทศบาล ความแตกต่างของระดับความสูง การทำงานเป็นรอบของปั๊ม การเดินวาล์ว การเปลี่ยนแปลงของความต้องการใช้น้ำ และการหยุดฉุกเฉิน ล้วนก่อให้เกิดสภาวะแรงดันที่แตกต่างจากค่าการออกแบบตามชื่อ เหล็กหล่อเหนียวมีโครงสร้างกราไฟต์ที่ทำให้วัสดุมีความเหนียวมากกว่าเหล็กหล่อเปราะแบบดั้งเดิม ทำให้ท่อสามารถต้านทานแรงดันภายในได้ ขณะเดียวกันยังคงมีความสามารถในการเปลี่ยนรูปในระดับหนึ่งภายใต้แรงภายนอกหรือความเค้นเฉพาะจุดจากพื้นดิน

ดังนั้น การเลือกชั้นแรงดันควรเริ่มจากขอบเขตสภาวะทางชลศาสตร์จริง แทนที่จะพิจารณาจากตัวเลขแรงดันใช้งานเพียงค่าเดียว แรงดันสถิต ณ จุดต่ำสุดของแนวเส้นทางอาจสูงกว่าแรงดันใกล้อ่างเก็บน้ำหรือพื้นที่สูงอย่างมีนัยสำคัญ แรงดันชั่วคราวก็ต้องได้รับการพิจารณาแยกต่างหาก การปิดวาล์วอย่างรวดเร็วหรือการหยุดปั๊มกะทันหันอาจทำให้เกิดแรงดันกระแทกที่มีระยะเวลาสั้น แต่รุนแรงพอที่จะท้าทายรอยต่อ ข้อต่อ อุปกรณ์ยึดต้านแรง และการเชื่อมต่อส่วนประกอบประกอบ

การเพิ่มความหนาผนังท่อไม่ใช่สิ่งทดแทนการตรวจสอบสภาวะแรงดันกระแทก ตัวท่อ รอยต่อแบบใช้ปะเก็น และชุดข้อต่อแบบยึดต้านแรง ตอบสนองต่อแรงชั่วคราวแตกต่างกัน การออกแบบควรระบุจุดที่แรงเปลี่ยนทิศทาง จุดที่วาล์วแยกตัดแบ่งโซนแรงดัน และจุดที่อากาศอาจเข้าสู่หรือออกจากท่อ ตำแหน่งเหล่านี้มักเป็นตัวกำหนดว่าระบบจะคงเสถียรภาพได้หรือไม่ระหว่างเหตุการณ์ผิดปกติ

สมรรถนะของรอยต่อควบคุมการรั่วไหลมากกว่าลักษณะภายนอกของท่อ

ระบบท่อเหล็กหล่อเหนียวโดยทั่วไปใช้รอยต่อแบบสวมอัดหรือรอยต่อเชิงกลร่วมกับแหวนซีลอีลาสโตเมอร์ ปลายสวมของท่อ รูปทรงของเบ้าเสียบ รูปทรงปะเก็น วิธีการใช้สารหล่อลื่น ความลึกในการสอด และความสะอาดของรอยต่อ ล้วนส่งผลต่อประสิทธิภาพการซีล รอยต่อที่ดูเหมือนเข้าที่จากภายนอกอาจยังมีปัญหาจากปะเก็นบิดม้วน สารเคลือบเสียหายที่ปลายสวม เศษดินทรายในเบ้าเสียบ หรือการสอดเข้าไม่สุด

ความเสี่ยงต่อการรั่วไหลเพิ่มขึ้นเมื่อทีมงานปฏิบัติต่อรอยต่อทุกจุดว่าเหมือนกันทั้งหมด แนวท่อโค้ง การเปลี่ยนระดับความลาดเอียง ความยาวท่อที่ตัด ช่วงที่มีการยึดต้านแรง และการเชื่อมต่อใกล้ห้องโครงสร้าง ต้องการการควบคุมผังงานที่รอบคอบมากขึ้น ควรจัดแนวปลายท่อให้ตรงก่อนประกอบรอยต่อ แทนที่จะใช้แรงมากเกินไปดึงท่อเข้าตำแหน่ง การเยื้องแนวจะถ่ายแรงไปยังปะเก็น และอาจลดความสามารถของรอยต่อในการรองรับการทรุดตัวในภายหลัง

เครื่องหมายภาคสนามบนปลายสวมมีประโยชน์ก็ต่อเมื่อสอดคล้องกับรูปแบบรอยต่อเฉพาะ และยังมองเห็นได้ระหว่างการติดตั้ง เครื่องหมายเหล่านี้แสดงความลึกในการสอด แต่ไม่สามารถยืนยันตำแหน่งของปะเก็นได้ด้วยตัวเอง การตรวจสอบควรรวมถึงเบ้าเสียบที่ทำความสะอาดแล้ว การวางปะเก็นอย่างถูกต้อง สารหล่อลื่นที่ได้รับอนุมัติ การสอดท่อที่จัดแนวแล้ว และการยืนยันด้วยสายตารอบรอยต่อหลังประกอบ ลำดับนี้ช่วยป้องกันข้อบกพร่องจำนวนมากซึ่งมีค่าใช้จ่ายสูงในการค้นหาเมื่อกลบกลับร่องขุดแล้ว

ภาระใต้ดินต้องการการตอบสนองเฉพาะตามแนวเส้นทาง

ท่อเหล็กหล่อเหนียวทำงานได้ดีใต้ถนนและพื้นที่ที่พัฒนาแล้ว เนื่องจากสามารถรองรับแรงภายนอกได้มากเมื่อใช้ร่วมกับการรองรับร่องขุดและวัสดุกลบกลับที่เหมาะสม อย่างไรก็ตาม ท่อชั้นเดียวกันจะไม่ทำงานเหมือนกันในทุกการขุด สภาพดินเดิม ความกว้างร่องขุด ความลึกกลบ ระดับน้ำใต้ดิน วิธีการบดอัด และภาระจากการจราจร ล้วนเปลี่ยนแปลงการรองรับที่ท่อติดตั้งได้รับ

ชั้นรองท่อที่หลวมหรือไม่สม่ำเสมออาจก่อให้เกิดแรงกดเฉพาะจุดตามแนวตัวท่อ หินขนาดใหญ่เกินไปในวัสดุกลบด้านข้างอาจทำลายสารเคลือบภายนอกหรือขัดขวางการรองรับอย่างสม่ำเสมอ ในการขุดที่มีน้ำ วัสดุละเอียดอาจเคลื่อนเข้าสู่ช่องว่างหลังการติดตั้ง ทำให้การรองรับท่อเปลี่ยนแปลงไปหลังจากผ่านการทดสอบแรงดันครั้งแรกแล้ว สิ่งเหล่านี้เป็นประเด็นการติดตั้ง แต่กลายเป็นประเด็นความเชื่อถือได้ระยะยาว เพราะท่อฝังดินรับภาระผ่านปฏิสัมพันธ์กับดินโดยรอบ

บริเวณจุดตัดผ่านและแนวเส้นทางที่มีข้อจำกัด ควรตรวจสอบแนวเส้นทางเพื่อประเมินการทรุดตัวแตกต่างกัน ท่อที่เปลี่ยนจากดินเดิมเข้าสู่จุดเชื่อมต่อกับโครงสร้าง จากร่องขุดเปิดเข้าสู่ปลอกท่อดัน หรือพาดผ่านพื้นที่ที่มีประวัติการถมดินต่างกัน อาจต้องใช้รายละเอียดรอยต่อเปลี่ยนผ่าน วัตถุประสงค์ไม่ใช่เพียงทำให้ท่อแข็งเกร็ง แต่คือการหลีกเลี่ยงการรวมตัวของการเคลื่อนที่ไว้ที่รอยต่อเดียวหรือข้อต่อเดียว

การป้องกันการกัดกร่อนต้องสอดคล้องกับสภาพดินจริง

ความแข็งแรงเชิงกลของเหล็กหล่อเหนียวไม่ได้ทำให้ไม่จำเป็นต้องประเมินสภาวะการกัดกร่อนภายนอก ค่าความต้านทานไฟฟ้าของดิน ความชื้น คลอไรด์ ซัลเฟต การสัมผัสกระแสไฟฟ้ารั่ว และวัสดุกลบกลับที่ถูกรบกวน ล้วนส่งผลต่อสภาพแวดล้อมภายนอก แนวเส้นทางที่ดูสม่ำเสมอบนแบบสาธารณูปโภคอาจตัดผ่านดินธรรมชาติ ดินถมนำเข้า พื้นที่ระบายน้ำ และชั้นพื้นทางถนนภายในระยะทางสั้น ๆ

การตัดสินใจด้านการป้องกันควรอิงตามสภาพของแนวเส้นทาง แทนที่จะตั้งสมมติฐานทั่วไปว่าดินฝังกลบทั้งหมดเทียบเท่ากัน สารเคลือบภายนอก ปลอกหุ้มโพลีเอทิลีน การจัดการการป้องกันที่เคลือบจากโรงงานอย่างระมัดระวัง และวัสดุซ่อมแซมที่เข้ากันได้ ต่างมีวัตถุประสงค์ที่แตกต่างกัน สารเคลือบที่เสียหายบริเวณปลายตัดหรือบริเวณที่ถูกขูดต้องได้รับการแก้ไขก่อนฝังกลบ วัสดุกลบกลับไม่สามารถคืนสภาพชั้นป้องกันได้

การบุผิวภายในก็ควรประสานให้สอดคล้องกับคุณภาพน้ำและสภาวะการใช้งาน วัสดุบุผิวที่เลือกควรเหมาะกับน้ำที่ลำเลียง ความเร็วที่คาดการณ์ ระบบการฆ่าเชื้อ และความจำเป็นในการคงพื้นผิวทางชลศาสตร์ที่สะอาดตลอดเวลา การตัดสินใจเลือกวัสดุบุผิวที่แยกจากแนวปฏิบัติในการเริ่มเดินระบบอาจก่อให้เกิดปัญหาที่หลีกเลี่ยงได้ โดยเฉพาะเมื่อท่อเมนใหม่มีน้ำนิ่งเป็นเวลานานก่อนเริ่มใช้งาน

ข้อต่อ การยึดต้านแรง และจุดเข้าถึง คือจุดอ่อนของระบบ

การเปลี่ยนทิศทาง ขนาดเส้นผ่านศูนย์กลาง หรือเส้นทางการไหล ก่อให้เกิดแรงดันดัน ข้องอ สามทาง ข้อลด ปลายปิด วาล์ว และแขนงหัวจ่ายน้ำดับเพลิง ต้องถ่ายแรงนี้ไปยังดินโดยรอบอย่างปลอดภัย หรือผ่านระบบยึดต้านแรงที่ออกแบบไว้ ข้อผิดพลาดที่พบได้บ่อยคือการยึดต้านแรงเฉพาะที่ข้องอซึ่งเห็นได้ชัด แต่ละเลยวาล์วที่อยู่ติดกัน ช่วงท่อสั้น หรือข้อต่อแขนงที่อาจเคลื่อนที่ได้ภายใต้แรงดัน

บล็อกรับแรงดันต้องอาศัยดินรับแรงที่มั่นคงและไม่ถูกรบกวน และไม่ควรปิดทับส่วนประกอบที่ต้องปรับตั้งหรือถอดออกในอนาคต ในกรณีที่รูปทรงการขุด ดินที่ไม่ดี หรือพื้นที่จำกัด ทำให้การใช้บล็อกรับแรงดันไม่น่าเชื่อถือ รอยต่อแบบยึดต้านแรงอาจเหมาะสม ความยาวของส่วนยึดต้านแรงต้องคำนวณจากแรงดัน รูปทรงของข้อต่อ ความต้านทานของดิน และสมรรถนะพิกัดของรอยต่อเฉพาะนั้น ไม่ควรเลือกโดยทำซ้ำรายละเอียดจากแนวเส้นทางอื่น

โครงสร้างสำหรับการเข้าถึงยังส่งผลต่อความเชื่อถือได้ของท่อ ห้องวาล์วและบ่อพักควรป้องกันไม่ให้ภาระบนผิวดิน การเคลื่อนตัวของกรอบ การระบายน้ำ และการเข้าถึงเพื่อบำรุงรักษา ถ่ายทอดความเค้นที่ไม่ได้ตั้งใจไปยังจุดเชื่อมต่อใต้ดิน ในกรณีที่ฝาปิดเป็นส่วนหนึ่งของการจัดเตรียมการเข้าถึง ส่วนประกอบเหล็กหล่อเหนียว เช่นฝาปิดบ่อพักเหล็กหล่อเหนียว4 ควรได้รับการประสานกับกรอบของห้อง ระดับผิวถนนสำเร็จ และสภาพการจราจรที่คาดการณ์ แทนที่จะถือเป็นเพียงองค์ประกอบผิวหน้าที่แยกต่างหาก

การวางแผนการติดตั้งป้องกันความล่าช้าที่กลายเป็นปัญหาด้านคุณภาพ

การขนส่งท่อ การจัดเก็บ และลำดับการขุดร่อง ส่งผลต่อระบบที่แล้วเสร็จ ควรรองรับท่อเพื่อป้องกันความเสียหายจากการกระแทก และไม่ควรลากท่อผ่านพื้นผิวขรุขระที่อาจทำลายสารเคลือบหรือปลายเบ้าเสียบ ปะเก็นต้องจัดเก็บในสภาพสะอาดและได้รับการป้องกัน การปนเปื้อนหรือการเสียรูปก่อนติดตั้งอาจส่งผลต่อความสม่ำเสมอของการซีล

การตัดท่อเหล็กหล่อเหนียวต้องได้ปลายตัดที่ได้ฉาก สะอาด และกำจัดครีบออกแล้ว จากนั้นปลายตัดต้องได้รับการป้องกันตามที่กำหนด เมื่อการตัดทำให้ความยาวปลายสวมที่ใช้งานได้เปลี่ยนไป ต้องทบทวนวิธีการประกอบและจุดอ้างอิงในการสอดก่อนหย่อนท่อลงในร่องขุด การปรับแก้หน้างานแบบเฉพาะหน้ามักทำให้เกิดความไม่สอดคล้องระหว่างแบบ รายละเอียดการยึดต้านแรง และรูปทรงรอยต่อจริง

การทดสอบแรงดันน้ำมีประโยชน์สูงสุดเมื่อถือเป็นขั้นตอนการวินิจฉัย ไม่ใช่เพียงเหตุการณ์รับมอบงานขั้นสุดท้าย การทดสอบหลังจากประกอบเป็นช่วงที่เหมาะสมแล้ว ช่วยให้สามารถตรวจสอบการรั่วไหลหรือรอยต่อที่เคลื่อนตัวได้ในขณะที่ยังเข้าถึงพื้นที่ขุดได้ ก่อนทดสอบ ต้องกำหนดจุดระบายอากาศ อุปกรณ์ยึดปลายชั่วคราว ตำแหน่งวาล์ว และขั้นตอนการเพิ่มแรงดันอย่างปลอดภัยให้เรียบร้อย อากาศที่ค้างอยู่ในท่อเมนอาจทำให้พฤติกรรมการทดสอบผิดเพี้ยน และก่อให้เกิดอันตรายจากพลังงานสะสมโดยไม่จำเป็น

การจ่ายน้ำของเทศบาลที่เชื่อถือได้สร้างขึ้นจากการตัดสินใจที่เชื่อมโยงกันเหล่านี้: การประเมินแรงดันอย่างสมจริง การประกอบรอยต่อที่ควบคุมได้ การติดตั้งที่สอดคล้องกับดิน การป้องกันการกัดกร่อนเฉพาะตามแนวเส้นทาง และข้อต่อที่ยึดต้านแรงอย่างเหมาะสม ท่อเหล็กหล่อเหนียวเป็นรากฐานด้านโครงสร้าง ขณะที่การบูรณาการระบบอย่างมีวินัยเป็นตัวกำหนดว่ารากฐานดังกล่าวจะสามารถมอบบริการน้ำที่มั่นคงตลอดอายุการใช้งานได้หรือไม่
