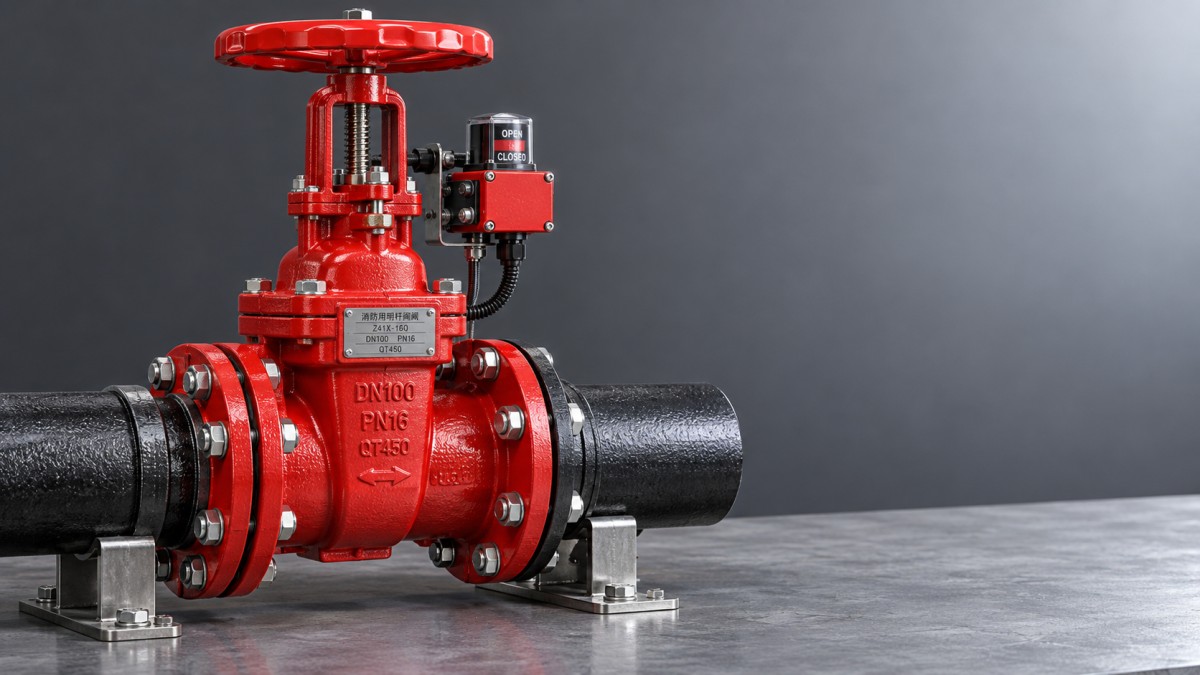

วาล์วระบบป้องกันอัคคีภัย: การตรวจสอบการรับรอง พิกัดแรงดัน และการเฝ้าระวังวาล์ว

วาล์วอาจติดตั้งเข้ากับท่อได้พอดี แต่ก็ยังไม่ผ่านการตรวจสอบการปฏิบัติตามข้อกำหนดด้านการป้องกันอัคคีภัย สำหรับเจ้าหน้าที่ควบคุมคุณภาพและความปลอดภัย การเลือกวาล์วดับเพลิงต้องพิจารณามากกว่าเส้นผ่านศูนย์กลางระบุและประเภทการเชื่อมต่อ รายการผลิตภัณฑ์หรือการรับรองที่ตรงรุ่น แรงดันที่อนุญาต สภาวะการติดตั้ง และการเฝ้าติดตามตำแหน่งวาล์ว ล้วนต้องสอดคล้องกับลักษณะการใช้งานที่กำหนดไว้

ในระบบท่อเหล็กหล่อเหนียว การตรวจสอบเหล่านี้มีความสำคัญเป็นพิเศษบริเวณจุดเปลี่ยนผ่านระหว่างท่อเมนฝังดิน ทางเข้าอาคาร ห้องปั๊ม และท่อไรเซอร์ของระบบสปริงเกลอร์ จุดเชื่อมต่อแต่ละจุดอาจมีข้อจำกัดด้านแรงดันหรือข้อกำหนดการตรวจสอบที่แตกต่างกัน คำถามในทางปฏิบัติไม่ใช่เพียง “วาล์วนี้ติดตั้งได้หรือไม่” แต่คือ “เราสามารถแสดงหลักฐานได้หรือไม่ว่าชุดประกอบทั้งหมดนี้เหมาะสม ก่อนที่การเข้าถึงจะทำได้ยาก?”

เริ่มจากหน้าที่ของวาล์ว ไม่ใช่แฟ้มใบรับรอง

ก่อนตรวจสอบใบรับรอง ให้ระบุหน้าที่จริงของวาล์วก่อน วาล์วแยกส่วน วาล์วกันกลับ วาล์วลดแรงดัน และวาล์วดิลูจมีหน้าที่และข้อกำหนดการประเมินที่แตกต่างกัน การรับรองสำหรับหน้าที่หนึ่งไม่ได้ยืนยันความเหมาะสมสำหรับอีกหน้าที่หนึ่ง

บันทึกตำแหน่งติดตั้ง ตำแหน่งการทำงานปกติ ทิศทางการไหล แรงดันของระบบ รูปแบบการเชื่อมต่อ และการเข้าถึง จากนั้นกำหนดข้อกำหนดที่ใช้บังคับ ได้แก่ กฎระเบียบท้องถิ่น มาตรฐานและฉบับที่นำมาใช้ ข้อกำหนดโครงการ ข้อกำหนดของบริษัทประกัน และคำวินิจฉัยจากหน่วยงานผู้มีอำนาจในเขตอำนาจ (AHJ)

สำหรับโครงการที่ใช้มาตรฐาน NFPA ข้อแตกต่างต่อไปนี้ช่วยให้การตรวจสอบมีประเด็นชัดเจน:

• NFPA 13: ครอบคลุมการติดตั้งระบบสปริงเกลอร์ รวมถึงข้อกำหนดที่เกี่ยวข้องกับวาล์วควบคุม
• NFPA 20: ครอบคลุมปั๊มดับเพลิงแบบติดตั้งประจำที่และข้อกำหนดการติดตั้งที่เกี่ยวข้อง
• NFPA 24: ครอบคลุมท่อเมนบริการดับเพลิงส่วนบุคคลและอุปกรณ์ประกอบ
• NFPA 72: ครอบคลุมการจัดระบบแจ้งเหตุเพลิงไหม้และการส่งสัญญาณ รวมถึงการส่งสัญญาณเฝ้าระวังที่เกี่ยวข้อง
• NFPA 25: ครอบคลุมการตรวจสอบ การทดสอบ และการบำรุงรักษาระบบป้องกันอัคคีภัยที่ใช้น้ำหลังการติดตั้ง

มาตรฐานการติดตั้งและการบำรุงรักษาเหล่านี้ไม่ใช่ใบรับรองผลิตภัณฑ์ และไม่ควรนำไปใช้โดยไม่พิจารณากับโครงการที่อยู่ภายใต้กรอบข้อกำกับอื่น

การตรวจสอบรายการรับรองและการอนุมัติสำหรับวาล์วดับเพลิง

คำกล่าวของซัพพลายเออร์ว่าวาล์ว “เป็นไปตามข้อกำหนด UL/FM” ยังไม่เพียงพอสำหรับการยอมรับ UL Listing และ FM Approval เป็นการประเมินแยกจากกัน การกำหนดให้ใช้รายการใดรายการหนึ่งหรือทั้งสองรายการขึ้นอยู่กับโครงการ ตรวจสอบผลิตภัณฑ์รุ่นที่ตรงกันในฐานข้อมูลขององค์กรรับรองที่เกี่ยวข้อง อย่าอาศัยเพียงโบรชัวร์หรือใบรับรองที่ไม่ระบุวันที่

ตัวอย่างมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง ได้แก่ UL 262 สำหรับวาล์วประตูน้ำที่ใช้ในงานป้องกันอัคคีภัย UL 1091 สำหรับวาล์วปีกผีเสื้อที่ใช้ในงานป้องกันอัคคีภัย และ UL 312 สำหรับวาล์วกันกลับที่ใช้ในงานป้องกันอัคคีภัย ตัวอย่างเหล่านี้ไม่ใช่รายการเลือกผลิตภัณฑ์ที่ครอบคลุมทั้งหมด ให้ใช้มาตรฐานและประเภทการรับรองที่ตรงกับวาล์วที่ใช้งานจริง

ควรตรวจสอบคุณสมบัติรับรองที่มีขอบเขตกว้างกว่าอย่างรอบคอบเช่นกัน ISO 9001 กล่าวถึงระบบบริหารคุณภาพ ไม่ใช่การรับรองวาล์วแต่ละตัวสำหรับงานดับเพลิง การรับรองสำหรับน้ำดื่มครอบคลุมขอบเขตการใช้งานที่แตกต่างกัน ทั้งสองอย่างไม่สามารถใช้แทนการรับรองผลิตภัณฑ์สำหรับงานป้องกันอัคคีภัยที่กำหนดไว้ได้โดยอัตโนมัติ

ระหว่างการตรวจรับสินค้า ให้เปรียบเทียบเครื่องหมายบนตัววาล์ว ฉลาก ป้ายชื่อ และข้อมูลระบุบนบรรจุภัณฑ์กับเอกสารผลิตภัณฑ์ที่ได้รับอนุมัติ ถ่ายภาพเมื่อพบความไม่ตรงกันก่อนติดตั้ง การตรวจสอบเครื่องหมายที่ขาดหายไปทำได้ง่ายกว่าเมื่อวาล์วยังอยู่บนโต๊ะตรวจรับ

พิกัดแรงดัน: แยกแรงดันใช้งานออกจากสภาวะการทดสอบ

ข้อผิดพลาดสำคัญประการหนึ่งคือการถือว่าแรงดันทดสอบเปลือกวาล์วจากโรงงานเป็นแรงดันใช้งานต่อเนื่องที่อนุญาต วาล์วอาจทนการทดสอบในกระบวนการผลิตระยะสั้นที่แรงดันสูงกว่าขีดจำกัดแรงดันใช้งานที่กำหนดไว้ แต่ไม่ได้หมายความว่าจะใช้งานวาล์วที่แรงดันทดสอบนั้นได้

ตรวจสอบแรงดันใช้งานที่ผู้ผลิตกำหนด ณ อุณหภูมิที่เกี่ยวข้อง แล้วเปรียบเทียบกับแรงดันสูงสุดที่คาดว่าจะเกิดขึ้นในระบบ สำหรับระบบที่ใช้ปั๊ม อย่าอ้างอิงเพียงค่ามาตรวัดขณะปั๊มทำงานตามปกติ ให้ตรวจสอบแรงดันด้านดูดสูงสุดร่วมกับแรงดันเมื่อปั๊มจ่ายน้ำที่อัตราการไหลเป็นศูนย์ ผลของระดับความสูง และค่าชดเชยแรงดันกระชากหรือการวิเคราะห์สภาวะชั่วคราวที่เกี่ยวข้อง

จากนั้นให้ตรวจสอบการทดสอบขณะติดตั้งแยกต่างหาก การทดสอบไฮโดรสแตติกในภาคสนามตามที่กำหนดต้องสอดคล้องกับคำแนะนำของผู้ผลิตวาล์วและข้อกำหนดการติดตั้งที่ใช้บังคับ หากมีข้อขัดแย้ง ให้แก้ไขก่อนเพิ่มแรงดัน อย่าสันนิษฐานว่าค่าทดสอบจากโรงงานที่สูงกว่าจะเป็นข้อยุติ

พิกัดที่ต่ำที่สุดซึ่งเกี่ยวข้องจะเป็นตัวจำกัดชุดประกอบ

วาล์วที่มีพิกัดสูงไม่ได้เพิ่มขีดความสามารถด้านแรงดันให้กับท่อโดยรอบ ตรวจสอบหน้าแปลน อะแดปเตอร์ ข้อต่อ ปะเก็น สลักเกลียว ข้อต่อกันแรงดึง และอุปกรณ์ที่เชื่อมต่อร่วมกัน นอกจากนี้ การระบุพิกัดแรงดันไม่ได้ยืนยันว่าขนาดเข้ากันได้ ให้ตรวจสอบรูปแบบรูเจาะ ผิวหน้าสัมผัสซีล ขนาดข้อต่อ และมาตรฐานการเชื่อมต่อที่เกี่ยวข้อง

ข้อแตกต่างนี้มีความสำคัญเมื่อระบุท่อเหล็กหล่อเหนียว K9ร่วมกับวาล์วดับเพลิง K9 เป็นการจำแนกความหนาผนังที่ใช้ในมาตรฐานท่อเหล็กหล่อเหนียวที่เกี่ยวข้อง ไม่ใช่พิกัดแรงดันสากลสำหรับทุกขนาดเส้นผ่านศูนย์กลางและรูปแบบข้อต่อ ข้อมูลผลิตภัณฑ์ที่ให้มาระบุช่วงแรงดันใช้งานไว้ที่ 1.0–1.6 MPa ซึ่งต้องยืนยันตามขนาดที่เลือก ข้อต่อ และสภาวะของโครงการ

Shanxi Datong Foundry Co.,Ltd. ผลิตท่อเหล็กหล่อเหนียว อุปกรณ์ข้อต่อ และแหวนซีลยาง ผ่านกระบวนการหลอมและหล่อแบบครบวงจร สำหรับชุดระบบท่อที่จัดซื้อให้สอดคล้องกัน โปรดขอเอกสารเฉพาะผลิตภัณฑ์ของท่อ อุปกรณ์ข้อต่อ และซีล ประกอบกับเอกสารเสนอขออนุมัติของวาล์ว ควรตรวจสอบการอ้างอิง ISO 2531, EN 545 หรือ EN 598 ให้ตรงกับผลิตภัณฑ์และการใช้งานที่จัดส่งจริง การอ้างอิงเหล่านี้ไม่ได้ยืนยันการรับรองชุดประกอบวาล์วสำหรับงานดับเพลิงโดยอิสระ

ระบบเฝ้าระวังต้องแจ้งให้ทราบเมื่อระบบไม่พร้อมใช้งาน

วาล์วควบคุมที่ปิดอยู่สามารถทำให้ระบบที่อยู่ในสภาพดีไม่สามารถจ่ายน้ำได้ การเฝ้าติดตามตำแหน่งวาล์วช่วยจัดการความเสี่ยงนี้ โดยแสดงการเคลื่อนออกจากตำแหน่งปกติที่กำหนด ซึ่งไม่เหมือนกับการตรวจจับการไหลของน้ำ และไม่ได้ยืนยันว่าท่อด้านปลายทางไม่มีสิ่งอุดตัน

กำหนดรูปแบบการเฝ้าติดตามที่ต้องใช้ตามมาตรฐานและฉบับที่นำมาใช้ แบบที่ได้รับอนุมัติ และข้อกำหนดของ AHJ การเฝ้าติดตามด้วยระบบไฟฟ้าเป็นวิธีที่ใช้กันทั่วไป แต่ทางเลือกและข้อยกเว้นที่อนุญาตแตกต่างกันไป อย่าสันนิษฐานว่าวาล์วทุกตัวต้องใช้รูปแบบเดียวกัน หรือแม่กุญแจจะใช้แทนได้เสมอ

สำหรับวาล์วที่มีระบบเฝ้าติดตามด้วยไฟฟ้า ให้ตรวจสอบระบบทั้งหมดดังนี้:

• ความเข้ากันได้ทางกล: สวิตช์หรือชุดอุปกรณ์เฝ้าระวังต้องเหมาะกับประเภทวาล์ว และเป็นไปตามรายการรับรองและคำแนะนำการติดตั้งที่เกี่ยวข้อง
• การทำงานของสัญญาณ: ตรวจสอบการทำงานเมื่อวาล์วเคลื่อนออกจากตำแหน่งปกติตามระยะที่ข้อกำหนดที่ใช้บังคับกำหนด
• ปลายทางของสัญญาณ: ยืนยันว่าได้รับสัญญาณและระบุได้อย่างถูกต้องที่ชุดควบคุมและปลายทางการเฝ้าติดตามที่กำหนด ในกรณีที่จำเป็น
• การคืนสู่สภาพปกติ: คืนวาล์วสู่ตำแหน่งปกติที่กำหนด และตรวจสอบว่าการแสดงสถานะกลับคืนอย่างถูกต้อง
• การเข้าถึงเพื่อบริการ: ตรวจสอบให้แน่ใจว่าผู้ปฏิบัติงานสามารถตรวจสอบ ขยับวาล์ว และบำรุงรักษาวาล์วได้โดยไม่กีดขวางอุปกรณ์ที่จำเป็น

มือหมุน ตัวแสดงตำแหน่ง หรือก้านเกลียวนอกและแอกช่วยให้เห็นข้อมูลที่เป็นประโยชน์ แต่การแสดงสถานะด้วยสายตาเพียงอย่างเดียวไม่ใช่การเฝ้าติดตามด้วยระบบไฟฟ้า ในทางกลับกัน การติดตั้งสวิตช์ไม่ได้เป็นหลักฐานว่าสัญญาณเฝ้าระวังผ่านการทดสอบและนำเข้าระบบแล้ว

จัดทำบันทึกการตรวจรับให้ใช้งานได้หลังส่งมอบ

ชุดเอกสารตรวจรับที่สมบูรณ์ที่สุดจะเชื่อมโยงวาล์วที่ติดตั้งเข้ากับเอกสารและผลการทดสอบ ให้เก็บรุ่นและขนาดที่ได้รับอนุมัติ รายละเอียดรายการรับรองหรือการอนุมัติที่ตรวจสอบแล้ว หลักฐานพิกัดแรงดัน คำแนะนำจากผู้ผลิต ตำแหน่งติดตั้ง และผลการตรวจสอบไว้ด้วยกัน

บันทึกผลการทดสอบแรงดันแยกจากการทดสอบการทำงานของระบบเฝ้าระวัง สำหรับวาล์วควบคุมแต่ละตัวที่มีระบบเฝ้าติดตาม ให้ระบุตำแหน่งปกติ รายละเอียดสัญญาณ แผงรับสัญญาณ และผลการตรวจสอบการคืนสู่สภาพปกติ หากการทดสอบการทำงานมีผลต่อระบบที่กำลังใช้งาน ให้ปฏิบัติตามขั้นตอนที่เกี่ยวข้องสำหรับการหยุดใช้งานชั่วคราว ประสานการแจ้งเตือน และยืนยันว่าระบบป้องกันกลับคืนสู่สภาพพร้อมใช้งาน

หากเอกสาร เครื่องหมาย พิกัด หรือระบบเฝ้าระวังไม่ตรงกัน ให้ระงับรายการไว้และแก้ไขความคลาดเคลื่อนร่วมกับผู้ออกแบบที่รับผิดชอบ ผู้ผลิต และ AHJ ตามความเหมาะสม การติดตั้งเข้ากันได้ทางกายภาพเป็นเพียงจุดเริ่มต้น การยอมรับวาล์วดับเพลิงอย่างเชื่อถือได้ต้องมีการเชื่อมโยงที่ตรวจสอบย้อนกลับได้ระหว่างผลิตภัณฑ์ที่ได้รับอนุมัติ สภาวะแรงดันจริง และระบบเฝ้าระวังที่สามารถแจ้งเตือนเมื่อวาล์วอยู่ในตำแหน่งที่ไม่ปลอดภัย
