วิธีเตรียมปลายตัดของท่อเหล็กหล่อเหนียว K9 สำหรับการประกอบข้อต่อ

ปลายตัดของท่อเหล็กหล่อเหนียว K9 จะพร้อมสำหรับการประกอบข้อต่อก็ต่อเมื่อเส้นผ่านศูนย์กลางเหมาะกับข้อต่อ หน้าตัดตั้งฉากกับแนวท่อ ขอบมีรูปทรงตามที่กำหนด และพื้นผิวซีลสะอาดและอยู่ในสภาพดี การกำจัดครีบที่เห็นได้ชัดเป็นเพียงส่วนหนึ่งของงาน มุมคมอาจทำให้แหวนซีลยางเสียหาย ขณะที่ปลายท่อที่มีขนาดใหญ่เกินไปหรือเป็นวงรีอาจทำให้สอดเข้าได้ไม่ถูกต้อง แม้จะเจียรอย่างระมัดระวังแล้วก็ตาม

ก่อนตัด ให้กำหนดก่อนว่าปลายท่อใหม่จะต่อเข้ากับข้อต่อชนิดใด ข้อต่อแบบสวมมาตรฐาน ข้อต่อเชิงกล และข้อต่อแบบยึดรั้งอาจต้องเตรียมปลายท่อแตกต่างกัน รหัส K9 ระบุชั้นความหนาผนังท่อ แต่ไม่ได้กำหนดมุมลบคม ความลึกในการสอด หรือรูปแบบการยึดรั้งที่ใช้ได้กับทุกกรณี

ตรวจสอบว่าตำแหน่งตัดที่กำหนดสามารถทำเป็นปลายท่อสำหรับสวมได้หรือไม่

ปลายท่อจากโรงงานผลิตให้พอดีกับเบ้ารับที่ใช้ประกบกัน การตัดท่อตรงบริเวณอื่นทำให้เกิดปลายท่อสำหรับสวมขึ้นใหม่ แต่บริเวณดังกล่าวยังต้องเป็นไปตามข้อกำหนดด้านเส้นผ่านศูนย์กลางภายนอกและความรีของข้อต่อ อย่าสันนิษฐานว่าทุกตำแหน่งของท่อทุกเส้นเหมาะสำหรับการตัด

ใช้ข้อมูลระบุตำแหน่งตัดจากผู้จำหน่ายท่อและขนาดของข้อต่อเพื่อเลือกตำแหน่ง หากจำเป็นต้องตรวจสอบขนาด ให้วัดรอบตำแหน่งที่จะตัดและวัดหลายแนว การวัดเส้นรอบวงช่วยประเมินเส้นผ่านศูนย์กลาง แต่ไม่สามารถตรวจพบความรีได้ด้วยตัวเอง ช่วงท่อที่จะสอดเข้าเบ้ารับต้องมีขนาดอยู่ในเกณฑ์คลาดเคลื่อนตลอดความยาวการสวมที่กำหนด

ตรวจสอบบริเวณนี้ว่ามีรอยบุบ รอยขูดลึก ความผิดปกติจากการหล่อ หรือชั้นบุภายในเสียหายหรือไม่ การเจียรผิวท่อที่มีขนาดใหญ่เกินไปให้เล็กลงจนสอดเข้าเบ้ารับได้ ไม่ใช่วิธีแก้ไขหน้างานที่ยอมรับได้ เพราะอาจทำให้ความหนาผนังลดลงและเกิดพื้นผิวซีลที่ไม่สม่ำเสมอ

สำหรับข้อต่อแบบยึดรั้ง ให้ตรวจสอบก่อนว่าส่วนยึดรั้งทำงานร่วมกับท่ออย่างไร ข้อต่อบางแบบต้องใช้ลักษณะพิเศษที่ปลายท่อ ส่วนประกอบล็อก หรือการเตรียมปลายท่อหน้างานที่ได้รับอนุมัติ ปลายท่อที่ตัดเรียบและลบมุมแล้วไม่ได้ทดแทนปลายท่อแบบยึดรั้งจากโรงงานโดยอัตโนมัติ

ตัดท่อให้ตั้งฉากโดยไม่ทำให้ท่อหรือชั้นบุเสียหาย

รองรับและยึดทั้งส่วนท่อที่จะเก็บไว้และส่วนที่ตัดทิ้ง เพื่อป้องกันไม่ให้กลิ้ง ตก หรือหนีบเครื่องมือตัด หากเป็นท่อที่ติดตั้งอยู่ในระบบ ให้แยกท่อออกจากระบบ ลดแรงดัน และระบายน้ำออกก่อนเริ่มงาน จัดพื้นที่ตัดให้โล่ง และใช้อุปกรณ์ป้องกันที่เหมาะสมกับเศษวัสดุที่กระเด็น เสียงดัง และฝุ่นจากท่อ สารเคลือบ และชั้นบุ

ทำเครื่องหมายรอบเส้นรอบวงทั้งหมดด้วยสายวัดพันท่อหรืออุปกรณ์นำแนวทำเครื่องหมายที่เหมาะสม การขีดเส้นเฉพาะบนผิวด้านบนที่มองเห็นอาจทำให้ตัดเอียง ใช้อุปกรณ์ตัดที่เหมาะกับเหล็กหล่อเหนียวและปฏิบัติตามคำแนะนำการใช้งาน การให้ความร้อนโดยวิธีดัดแปลงหรือการตัดด้วยเปลวไฟที่ควบคุมไม่ได้อาจทำให้วัสดุโดยรอบและชั้นป้องกันเสียหาย

เมื่อใกล้ตัดขาด ให้รองรับส่วนที่ตัดทิ้งไว้ แทนการหักส่วนที่เหลือออก เพราะอาจทำให้ขอบฉีกหรือชั้นบุภายในกะเทาะออก กำจัดเศษวัสดุที่หลวม จากนั้นตรวจสอบว่าหน้าตัดตั้งฉากกับแนวแกนท่อหรือไม่ การตัดที่ไม่สม่ำเสมออาจทำให้เครื่องหมายแสดงตำแหน่งสอดเข้าไม่แม่นยำ และทำให้ด้านหนึ่งของปลายท่ออยู่ใกล้ขีดจำกัดภายในของเบ้ารับมากกว่าอีกด้าน

กำจัดครีบและทำรูปทรงนำเข้าที่ถูกต้อง

การลบครีบและการลบมุมมีจุดประสงค์ต่างกัน การลบครีบเป็นการกำจัดเศษคมที่เหลือจากการตัด ส่วนการลบมุมเป็นการทำพื้นผิวนำเข้าเพื่อให้ปลายท่อสอดผ่านปะเก็นได้โดยไม่บาด ดึง หรือทำให้ปะเก็นเคลื่อนตำแหน่ง

กำจัดครีบที่ขอบด้านนอกและโลหะที่โผล่บริเวณรูด้านใน ทำงานอย่างระมัดระวังบริเวณชั้นบุภายในที่เป็นปูนซีเมนต์มอร์ตาร์หรือวัสดุอื่น หากชั้นบุหลวมต้องจัดการ แต่ไม่ควรเจียรชั้นบุที่ยังสมบูรณ์ออกเพียงเพื่อให้ขอบรูดูสม่ำเสมอ

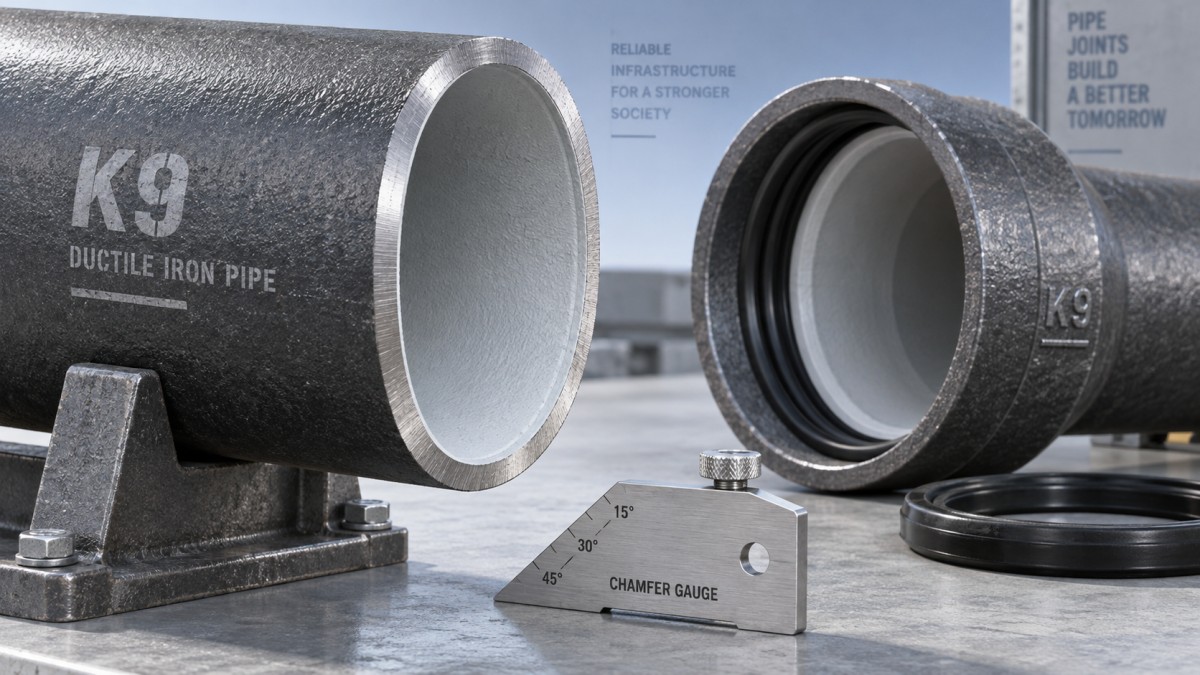

สำหรับข้อต่อแบบสวม ให้ทำมุมลบคมภายนอกตามรูปทรงที่กำหนดสำหรับขนาดท่อและแบบเบ้ารับนั้น ๆ ไม่มีมุมหรือความยาวลบมุมแบบเดียวที่เหมาะกับข้อต่อท่อ K9 ทุกชนิด ให้ใช้แบบเตรียมข้อต่อหรือเกจตรวจรูปทรงที่ระบุไว้ ปลายท่อจากโรงงานที่ยังสมบูรณ์ในระบบท่อและข้อต่อเดียวกันอาจใช้เปรียบเทียบด้วยสายตาได้

ทำงานให้สม่ำเสมอรอบเส้นรอบวง พื้นผิวนำเข้าที่เสร็จแล้วควรเปลี่ยนผ่านสู่ตัวท่ออย่างเรียบเนียน ไม่มีจุดคม ขั้นต่าง หรือบริเวณแบนเฉพาะจุด หลีกเลี่ยงการเจียรต่อเข้าไปในผิวทรงกระบอกบริเวณที่ปะเก็นใช้ซีล การลบมุมที่ยาวหรือลึกเกินไปอาจกำจัดเนื้อวัสดุที่จำเป็นต่อการสวมเข้าข้อต่ออย่างถูกต้อง

ข้อต่อเชิงกลและปลอกต่ออาจต้องเตรียมขอบในรูปแบบอื่น ให้เตรียมตามข้อกำหนดของข้อต่อเหล่านั้น แทนการใช้มุมลบมุมสำหรับปลายท่อแบบสวมโดยอัตโนมัติ

ตรวจสอบรอบเส้นรอบวงทั้งหมดในบริเวณที่มีแสงสว่างเพียงพอ มุมลบมุมที่ดูถูกต้องจากด้านบนอาจยังมีส่วนคมอยู่ด้านล่าง ใช้อุปกรณ์ช่วยตรวจสอบที่เหมาะสม แทนการใช้มือเปล่าลูบโลหะที่เพิ่งตัด

ซ่อมแซมพื้นผิวที่เปิดออกก่อนสอดเข้าไปในข้อต่อ

การตัดและการเจียรทำให้โลหะเปิดออก และอาจทำให้สารเคลือบภายนอกหรือชั้นบุภายในที่อยู่ติดกันเสียหาย กำจัดเศษโลหะ เศษวัสดุขัด ฝุ่น และสารเคลือบที่หลวมออกก่อนประเมินบริเวณที่ต้องซ่อม สิ่งปนเปื้อนที่เหลือบนปลายท่ออาจเข้าไปในบริเวณสัมผัสของปะเก็นขณะสอดท่อ

ซ่อมโลหะที่เปิดออกและสารเคลือบที่เสียหายด้วยระบบที่กำหนดสำหรับท่อและของไหลที่ลำเลียง การซ่อมชั้นบุภายในต้องใช้วัสดุที่เข้ากันได้ และบริเวณรอบขอบที่เสียหายต้องอยู่ในสภาพดี ต้องซ่อมชั้นบุที่หลวม แตกร้าว หรือหลุดล่อนก่อนประกอบ การสอดปลายท่อเข้าเบ้ารับไม่ได้ทำให้ชั้นบุมั่นคงขึ้น

รักษาพื้นผิวที่ซ่อมให้เรียบ โดยเฉพาะบริเวณที่ปะเก็นสัมผัสกับท่อ สันสารเคลือบหนา รอยไหล หรือก้อนนูนอาจรบกวนการซีลหรือเพิ่มแรงต้านขณะสอดท่อ รอให้วัสดุซ่อมอยู่ในสภาพพร้อมประกอบตามที่กำหนด ก่อนทาสารหล่อลื่นหรือเลื่อนท่อเข้าเบ้ารับ

หากการติดตั้งใช้ท่อเหล็กหล่อเหนียวหุ้มฉนวนล่วงหน้า (ท่อความร้อน) การตัดยังส่งผลต่อฉนวนและชั้นป้องกันภายนอกด้วย ให้กำหนดความยาวท่อแกนที่ต้องเปิดออกและรูปแบบการปิดรอยต่อก่อนตัด การเตรียมปลายท่อเหล็กหล่อเหนียวและการคืนสภาพฉนวนเป็นงานแยกกัน และทั้งสองงานต้องเหมาะกับการเชื่อมต่อ

ทำเครื่องหมายตำแหน่งสอดใหม่และเตรียมเบ้ารับที่จะประกบ

เครื่องหมายตำแหน่งสอดเดิมใช้ไม่ได้อีกต่อไปหลังจากตัดท่อให้สั้นลง วัดจากปลายท่อที่เตรียมใหม่ แล้วทำเครื่องหมายตำแหน่งสอดตามที่ข้อต่อกำหนด ทำเครื่องหมายให้มองเห็นได้ระหว่างประกอบ เพื่อใช้ตรวจสอบการสอดที่ไม่สม่ำเสมอหรือการเคลื่อนตัวหลังจัดแนว

อย่าใช้ก้นเบ้ารับเป็นตัวหยุดความลึกแบบดัดแปลง ตำแหน่งประกอบที่กำหนดอาจเผื่อระยะสำหรับการเคลื่อนตัวหรือรูปทรงของข้อต่อ การดันท่อจนไม่สามารถเคลื่อนไปได้อีกอาจทำให้สอดลึกเกินตำแหน่งที่กำหนด

ทำความสะอาดเบ้ารับและที่นั่งปะเก็น จากนั้นตรวจสอบแหวนซีลว่ามีรอยบาด เสียรูป มีเศษวัสดุฝังอยู่ หรือวางเข้าที่ถูกต้องหรือไม่ ใช้ปะเก็นและสารหล่อลื่นตามที่กำหนดสำหรับข้อต่อและการใช้งาน ทาสารหล่อลื่นบนพื้นผิวตามที่ระบุในคำแนะนำการประกอบ การใช้สารหล่อลื่นมากเกินไปไม่สามารถชดเชยเส้นผ่านศูนย์กลางที่ไม่เหมาะสมหรือมุมลบมุมที่หยาบได้

จัดแนวท่อและเบ้ารับให้ตรงกันก่อนสอด หากข้อต่ออนุญาตให้เบี่ยงเบนเชิงมุมได้ ให้ประกอบในตำแหน่งที่จัดแนวตรงตามขั้นตอนก่อนปรับมุม การฝืนสอดปลายท่อเข้าเบ้ารับที่เยื้องแนวอาจทำให้ปะเก็นรับแรงด้านเดียวและบดบังข้อบกพร่องในการเตรียมปลายท่อ

หากสอดท่อได้ยาก ให้หยุดและตรวจสอบ

อาจรู้สึกถึงแรงต้านบางส่วนเมื่อปลายท่อสวมเข้ากับปะเก็น แต่หากหยุดกะทันหัน สอดเข้าไม่สม่ำเสมอ หรือใช้แรงสูงผิดปกติ ต้องตรวจหาสาเหตุ การเพิ่มแรงทันทีอาจทำให้ปัญหาในการเตรียมปลายท่อที่แก้ไขได้ กลายเป็นแหวนซีลเสียหาย

• ปลายท่อติดตั้งแต่สัมผัสครั้งแรก: ตรวจสอบแนวท่อ มุมลบมุมโดยรอบ และการวางปะเก็น
• แรงต้านเพิ่มขึ้นขณะตัวท่อสอดเข้าไป: ตรวจสอบเส้นผ่านศูนย์กลางภายนอก ความรี การสะสมของสารเคลือบ และการหล่อลื่น
• เครื่องหมายตำแหน่งสอดเข้าใกล้ไม่เท่ากัน: ตรวจสอบแนวท่อ ความตั้งฉากของหน้าตัด และตำแหน่งเครื่องมือประกอบ
• ปะเก็นเคลื่อนหรือมองเห็นได้ที่ปากเบ้ารับ: ถอนท่อออกและตรวจสอบแหวนก่อนประกอบใหม่

หลังถอนท่อออก ให้ตรวจสอบปะเก็นว่ามีความเสียหายหรือไม่ และเปลี่ยนหากจำเป็น แก้ไขสาเหตุก่อนลองอีกครั้ง การเพิ่มแรงดึงไม่ใช่วิธีแก้ปลายท่อที่มีขนาดใหญ่เกินไป ขอบคม หรือแหวนที่เคลื่อนออกจากตำแหน่ง

ก่อนปลดอุปกรณ์ประกอบ ให้ตรวจสอบตำแหน่งสอดรอบท่อและติดตั้งส่วนประกอบการยึดรั้งที่ข้อต่อต้องใช้ให้ครบ บันทึกการเตรียมปลายท่อที่ตัดและการซ่อมแซมเมื่อโครงการกำหนด ท่อที่ประกอบเสร็จแล้วยังคงต้องผ่านการตรวจสอบและทดสอบแรงดันตามที่กำหนด ข้อต่อที่สอดเข้ากันได้อย่างราบรื่นถือว่าผ่านการตรวจสอบขั้นตอนประกอบ แต่ต้องประเมินประสิทธิภาพการซีลเป็นส่วนหนึ่งของระบบที่ติดตั้งแล้ว
