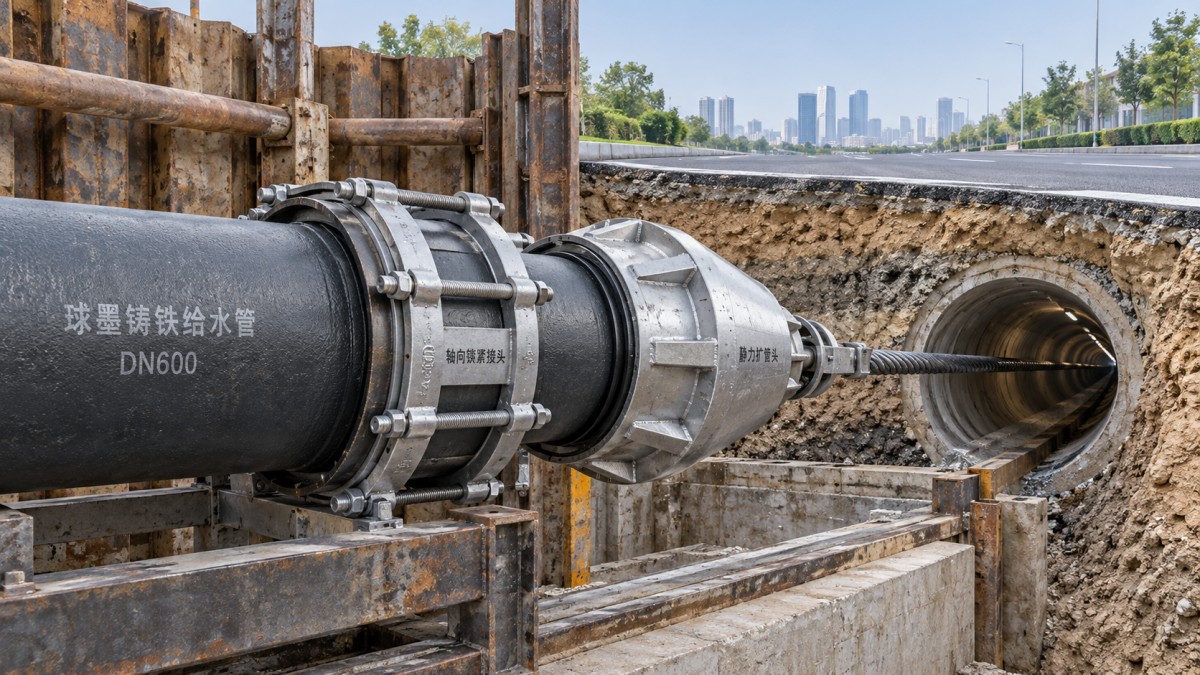

ท่อเหล็กหล่อเหนียวสำหรับระบบประปาสามารถติดตั้งด้วยวิธีดันท่อแตกได้หรือไม่?

สามารถติดตั้งท่อเหล็กหล่อเหนียวสำหรับระบบประปาด้วยวิธี Pipe Bursting ได้หรือไม่? ได้ แต่ต้องใช้ระบบท่อและข้อต่อที่ได้รับการรับรองโดยเฉพาะสำหรับการติดตั้งแบบดึงลากตามแผนเท่านั้น ไม่ควรสันนิษฐานว่าข้อต่อแบบสวมอัดมาตรฐานเหมาะกับงานนี้ โครงการจะสำเร็จได้ขึ้นอยู่กับการตรวจสอบแรงดึงที่เกิดขึ้น ระยะเคลียร์รอบบ่าท่อ ความเข้ากันได้ของอุปกรณ์ Pipe Bursting และสภาพดินที่เอื้อให้ดันท่อเดิมออกได้อย่างปลอดภัย

สำหรับผู้จัดการโครงการที่ต้องเปลี่ยนท่อประปาหลักใต้ถนนที่มีการจราจรหนาแน่น วิธีนี้มีข้อดีชัดเจน ได้แก่ ลดการขุดเปิดแนวท่ออย่างต่อเนื่อง รบกวนพื้นผิวน้อยลง และอาจช่วยให้การคืนสภาพพื้นที่ทำได้ง่ายขึ้น อย่างไรก็ตาม การเปลี่ยนท่อแบบไร้ร่องขุดไม่ได้ขจัดความเสี่ยงในการก่อสร้าง แต่เป็นการย้ายความเสี่ยงส่วนใหญ่ลงไปใต้ดิน ซึ่งทำให้การสำรวจ การตรวจสอบทางวิศวกรรม และเอกสารจากผู้จำหน่ายมีความสำคัญเป็นพิเศษ

ปัจจัยชี้ขาดคือข้อต่อ ไม่ใช่เพียงวัสดุท่อ

เหล็กหล่อเหนียวมีความแข็งแรงและทนทาน แต่การติดตั้งด้วยวิธี Pipe Bursting ทำให้เกิดแรงที่แตกต่างจากแรงที่ท่อต้องรับขณะใช้งานประปาตามปกติ ท่อใหม่จะถูกดึงตามหลังหัวระเบิดหรือหัวผ่า ทำให้ข้อต่อรับแรงดึงตามแนวแกน แรงเสียดทานของดิน การเปลี่ยนแนว และการหยุดชะงักระหว่างติดตั้งอาจเพิ่มแรงดังกล่าว

ข้อต่อแบบสวมอัดที่ใช้ปะเก็นยางทั่วไปช่วยให้การเชื่อมต่อกันน้ำได้ แต่โดยปกติไม่ได้ให้แรงยึดรั้งตามแนวแกนที่จำเป็นต่อการดึงลาก เช่นเดียวกัน ข้อต่อที่ระบุว่าเป็น “ข้อต่อแบบยึดรั้ง” ไม่ได้หมายความว่าจะได้รับการรับรองสำหรับงาน Pipe Bursting โดยอัตโนมัติ ห้ามใช้การยึดรั้งที่ออกแบบไว้เพื่อรับแรงขณะใช้งานเป็นหลักฐานว่าข้อต่อนั้นเหมาะกับการติดตั้งแบบไร้ร่องขุด

ก่อนเลือกระบบ ให้ขอเอกสารยืนยันเป็นลายลักษณ์อักษรเกี่ยวกับ:

• ขนาดท่อ ชั้นคุณภาพ รูปแบบข้อต่อ และรูปแบบการติดตั้งที่แน่นอน
• ค่าแรงดึงตามแนวแกนที่อนุญาตและค่าความปลอดภัยในการออกแบบที่เกี่ยวข้อง
• ค่าการเบี่ยงเบนของข้อต่อที่อนุญาตระหว่างการดึง รวมถึงการลดลงของกำลังรับแรงที่ข้อต่อซึ่งมีการเบี่ยงเบน
• การเชื่อมต่อหัวดึงและรูปแบบการถ่ายแรงที่ได้รับอนุมัติ
• ข้อกำหนดในการประกอบ การตรวจสอบ และการปกป้องชั้นเคลือบ

ชุดดึงลากต้องถ่ายแรงผ่านระบบยึดรั้งที่ได้รับอนุมัติ การติดตั้งอุปกรณ์ยึดแบบดัดแปลงเองซึ่งทำให้แรงกระจุกตัวที่บ่าท่อ ปะเก็น หรือข้อต่อที่ไม่ได้รับอนุมัติ อาจทำให้ระบบท่อที่เหมาะสมอยู่แล้วใช้งานไม่ได้

เลือกวิธี Pipe Bursting ให้เหมาะกับท่อเดิม

วัสดุของท่อที่จะเปลี่ยนมีความสำคัญพอ ๆ กับวัสดุของท่อใหม่ ท่อเปราะมักแตกได้ด้วยหัวระเบิดที่เหมาะสม ส่วนวัสดุที่เหนียว เช่น ท่อเหล็กหล่อเหนียวหรือท่อเหล็กเดิม โดยทั่วไปต้องใช้อุปกรณ์ตัดหรือผ่า แทนการสันนิษฐานว่าท่อจะแตกออก

มักพิจารณาระบบแบบสถิตเมื่อต้องการควบคุมการดึงและการตัด แต่การเลือกอุปกรณ์ยังขึ้นอยู่กับแต่ละโครงการ การระเบิดท่อด้วยระบบนิวแมติกไม่ใช่ทางเลือกที่ใช้ได้กับทุกกรณี โดยเฉพาะเมื่อมีข้อกังวลเรื่องความไวต่อแรงสั่นสะเทือน สาธารณูปโภคใกล้เคียง หรือข้อจำกัดของท่อใหม่ ผู้รับเหมาต้องตรวจสอบความเข้ากันได้ระหว่างท่อเดิม เครื่องมือ อุปกรณ์ดึง และแนวท่อใหม่ที่ใช้ข้อต่อแบบยึดรั้ง

สำรวจแคลมป์ซ่อม วาล์ว สามทาง ท่อหุ้ม และจุดเปลี่ยนวัสดุท่อตลอดแนว สิ่งเหล่านี้อาจหยุดหรือทำให้การดึงซับซ้อน แม้ว่าท่อเดิมส่วนใหญ่จะดูไม่มีปัญหาก็ตาม นอกจากนี้ จุดต่อบริการยังต้องมีแผนแยกระบบและเชื่อมต่อกลับ การทำ Pipe Bursting ไม่ได้ช่วยขจัดงานขุดบริเวณดังกล่าว

แบบติดตั้งที่ใช้งานได้ควรแสดงหัว Pipe Bursting ขอบเขตสูงสุดของท่อใหม่รวมอุปกรณ์ ข้อต่อแบบยึดรั้ง บ่อเริ่มงานและบ่อรับท่อ รวมถึงสาธารณูปโภคที่อยู่ใกล้เคียง แบบดังกล่าวมักช่วยให้พบปัญหาระยะเคลียร์ได้เร็วกว่าการเปรียบเทียบเฉพาะเส้นผ่านศูนย์กลางระบุ

การตรวจสอบทางวิศวกรรมที่กำหนดว่าทำแนวท่อได้หรือไม่

ความต้องการแรงดึงเทียบกับกำลังรับแรงของระบบ

ผู้ออกแบบการติดตั้งควรประเมินแรงดึงที่ต้องใช้ โดยพิจารณาความยาวท่อที่จะเปลี่ยน แรงต้านของดิน น้ำหนักท่อ แนวท่อ การขยายขนาดที่จำเป็น และวิธีติดตั้งที่เสนอ จากนั้นต้องตรวจสอบแรงติดตั้งที่ผู้จำหน่ายท่ออนุญาตเทียบกับแรงดังกล่าว โดยเผื่อค่าความปลอดภัยอย่างเหมาะสม

กำลังดึงของเครื่องจักรไม่ใช่ค่าแรงที่ท่ออนุญาตให้รับได้ เครื่องจักรที่มีกำลังสูงอาจดึงท่อผ่านได้ แต่ทำให้ข้อต่อหรืออุปกรณ์ยึดรับแรงเกินกำลัง ควรกำหนดให้มีการติดตามแรงและเกณฑ์หยุดงานที่ต่ำกว่าขีดจำกัดที่อนุมัติ โดยเผื่อความไม่แน่นอนของการวัดและแรงที่เพิ่มขึ้นชั่วขณะ

ระยะเคลียร์รอบบ่าท่อและข้อต่อแบบยึดรั้ง

สำหรับท่อเหล็กหล่อเหนียวสำหรับระบบประปา เส้นผ่านศูนย์กลางตัวท่อเป็นเพียงส่วนหนึ่งของการคำนวณระยะเคลียร์ บ่าท่อ ชิ้นส่วนล็อก และชุดดึงอาจทำให้มีขอบเขตภายนอกใหญ่ขึ้น หัว Pipe Bursting และชุดขยายต้องมีพื้นที่เพียงพอสำหรับชิ้นส่วนที่ใหญ่ที่สุด โดยไม่เกิดแรงต้านมากเกินไปหรือความเสียหาย

การขยายให้ใหญ่ขึ้นไม่ได้ดีกว่าเสมอไป การเพิ่มปริมาตรดินที่ถูกดันออกอาจเพิ่มแรงดึงและความเสี่ยงที่ผิวดินจะนูนหรือสาธารณูปโภคอื่นเคลื่อนตัว ดังนั้นควรประเมินการเพิ่มขนาดโดยพิจารณาสภาพดินจริงและระยะห่างที่มีอยู่

สภาพดินและโครงสร้างพื้นฐานใกล้เคียง

ดินแน่น หิน ก้อนกรวดขนาดใหญ่ น้ำใต้ดิน และวัสดุถมที่ไม่สม่ำเสมออาจเปลี่ยนพฤติกรรมระหว่างติดตั้งได้ ดินร่วนอาจมีข้อกังวลอีกแบบ เช่น การทรุดตัวหรือการสูญเสียฐานรองรับที่มั่นคง ต้องตรวจสอบตำแหน่งท่อก๊าซ สายเคเบิล ฐานราก และท่อประปาคู่ขนานที่อยู่ใกล้เคียง พร้อมประเมินความเป็นไปได้ที่ดินจะเคลื่อนตัว

ใช้ข้อมูลทะเบียน แบบสำรวจ และหลุมขุดทดลองเฉพาะจุดเพื่อคลี่คลายข้อไม่แน่นอน หากระยะห่างไม่เพียงพอหรือผลกระทบจากการเคลื่อนตัวไม่อาจยอมรับได้ การเลือกวิธีไร้ร่องขุดแบบอื่น หรือขุดเปิดเพียงช่วงสั้น ๆ อาจปลอดภัยกว่า

วางแผนการติดตั้งโดยคำนึงถึงท่อท่อนตรงแบบแข็ง

ท่อเหล็กหล่อเหนียวติดตั้งเป็นท่อนแยกกัน ดังนั้นการจัดการหน้างานจึงแตกต่างจากการติดตั้งท่ออ่อนที่ต่อเนื่องเป็นแนวยาว ทั้งนี้ขึ้นอยู่กับระบบที่ได้รับอนุมัติ อาจประกอบท่อตามลำดับที่บ่อเริ่มงาน หรือประกอบล่วงหน้าหากมีพื้นที่เพียงพอ ทั้งสองวิธีต้องมีพื้นที่สำหรับยกเคลื่อนย้าย ประกอบข้อต่อ ตรวจสอบ และจัดแนวกับแนวดึง

อย่าสันนิษฐานว่าการเบี่ยงเบนของข้อต่อจะทำให้แนวท่อเลี้ยวเข้าทางโค้งใดก็ได้ แต่ละข้อต่อมีขีดจำกัดที่กำหนดไว้ และการดึงขณะข้อต่อเบี่ยงเบนอาจมีข้อจำกัดเพิ่มเติม รูปทรงการเริ่มติดตั้งต้องเป็นไปตามขีดจำกัดเหล่านั้น โดยไม่ดันท่อชนขอบบ่อหรือพื้นดิน

หากติดตั้งทีละท่อน ให้ตกลงกันว่าจะหยุดดึงเพื่อประกอบท่ออย่างไร และจะจัดการแรงต้านเมื่อเริ่มดึงใหม่อย่างไร การเข้าถึงที่ปลอดภัย อุปกรณ์ยก การค้ำยันบ่อ และการควบคุมน้ำใต้ดินต้องอยู่ในแผนก่อสร้าง ไม่ใช่แก้ปัญหาเฉพาะหน้าเมื่อเครื่องจักรกำลังทำงาน

รักษาความสะอาดภายในท่อ และปกป้องวัสดุบุผิว ชั้นเคลือบ และส่วนประกอบของข้อต่อระหว่างการขนย้าย การปกป้องภายนอกต้องเหมาะกับการเคลื่อนผ่านรูเจาะที่ขยายแล้ว วัสดุหุ้มหรือระบบป้องกันการกัดกร่อนอาจต้องใช้วิธีติดตั้งเฉพาะเพื่อป้องกันการฉีกขาดหรือเคลื่อนหลุด

ข้อมูลที่ควรขอจากผู้จำหน่ายท่อและแหวนซีล

Shanxi Datong Foundry Co.,Ltd. ซึ่งตั้งอยู่ใน Chuandi Industrial Park, Zezhou County ผลิตท่อเหล็กหล่อเหนียว ข้อต่อ และแหวนซีลยาง โดยดำเนินงานหลอมและหล่อแบบครบวงจร สำหรับการสอบถามเกี่ยวกับงาน Pipe Bursting ควรเริ่มจากการจัดทำข้อกำหนดโครงการ แทนการสอบถามเพียงขนาดเส้นผ่านศูนย์กลางท่อ

ระบุความยาวแนวท่อ ขนาดท่อใหม่ที่เสนอ แรงดันใช้งาน วัสดุท่อเดิม ข้อมูลสภาพดิน รูปแบบข้อต่อ และค่าแรงดึงโดยประมาณ ขอแบบ ค่าความคลาดเคลื่อนของขนาด ค่ากำลังรับแรงของระบบยึดรั้ง คำแนะนำในการติดตั้ง และหลักฐานการปฏิบัติตามข้อกำหนดของโครงการที่เกี่ยวข้อง การปฏิบัติตามข้อกำหนดทั่วไปสำหรับท่อประปาเพียงอย่างเดียวไม่ได้ยืนยันว่าได้รับอนุมัติสำหรับการติดตั้งแบบดึงลาก

ควรให้ความสำคัญกับแหวนซีลด้วย ผลิตภัณฑ์ที่ระบุไว้ เช่นRubber Ring3 ควรได้รับการประเมินว่ารองรับข้อต่อที่เลือก ข้อกำหนดสำหรับน้ำดื่ม อุณหภูมิใช้งาน และวัสดุปะเก็นที่กำหนดหรือไม่ ปะเก็นทำหน้าที่ซีล และห้ามถือว่าเป็นชิ้นส่วนที่ให้แรงยึดรั้งตามแนวแกน เว้นแต่แบบข้อต่อที่มีเอกสารรับรองจะระบุหน้าที่ดังกล่าวไว้อย่างชัดเจน

กำหนดเกณฑ์การยอมรับให้ชัดเจนก่อนเริ่มก่อสร้าง

ตกลงกันก่อนเคลื่อนย้ายอุปกรณ์เข้าหน้างานว่า การติดตั้งแบบใดจึงจะถือว่ายอมรับได้ แผนการตรวจสอบและทดสอบควรครอบคลุมบันทึกการประกอบข้อต่อ บันทึกแรงดึง การตรวจสอบท่อและชั้นเคลือบในส่วนที่เข้าถึงได้ การทดสอบแรงดัน การล้างท่อ การฆ่าเชื้อ และการนำระบบเข้าดำเนินงานตามข้อกำหนดที่ใช้บังคับ การทดสอบแรงดันที่ผ่านเกณฑ์มีความสำคัญ แต่ไม่สามารถใช้แทนการปฏิบัติตามขีดจำกัดแรงติดตั้งได้

ควรแยกให้ชัดเจนระหว่างการยึดรั้งขณะติดตั้งกับการยึดรั้งแรงดันขณะใช้งานด้วย ข้องอ สามทาง วาล์ว และจุดเปลี่ยนผ่านยังต้องมีแนวทางทางวิศวกรรมเพื่อรองรับแรงขณะใช้งาน แม้ช่วงท่อที่ดึงติดตั้งจะใช้ข้อต่อแบบยึดรั้งก็ตาม

Pipe Bursting เป็นทางเลือกที่ใช้ได้เมื่อมีการตรวจสอบระบบทั้งหมดแล้ว ไม่ใช่เพียงเพราะมีท่อเหล็กหล่อเหนียวให้เลือกใช้ หากยังไม่ได้ข้อสรุปเรื่องการอนุมัติข้อต่อ กำลังรับแรงดึง ระยะเคลียร์ในดิน หรือระยะห่างจากสาธารณูปโภค ควรจัดการข้อไม่แน่นอนเหล่านั้นก่อนจัดซื้อ การเปลี่ยนท่อโดยใช้หลายวิธีอย่างรอบคอบอาจเหมาะสมกว่าการฝืนใช้วิธีเดียวตลอดแนว
