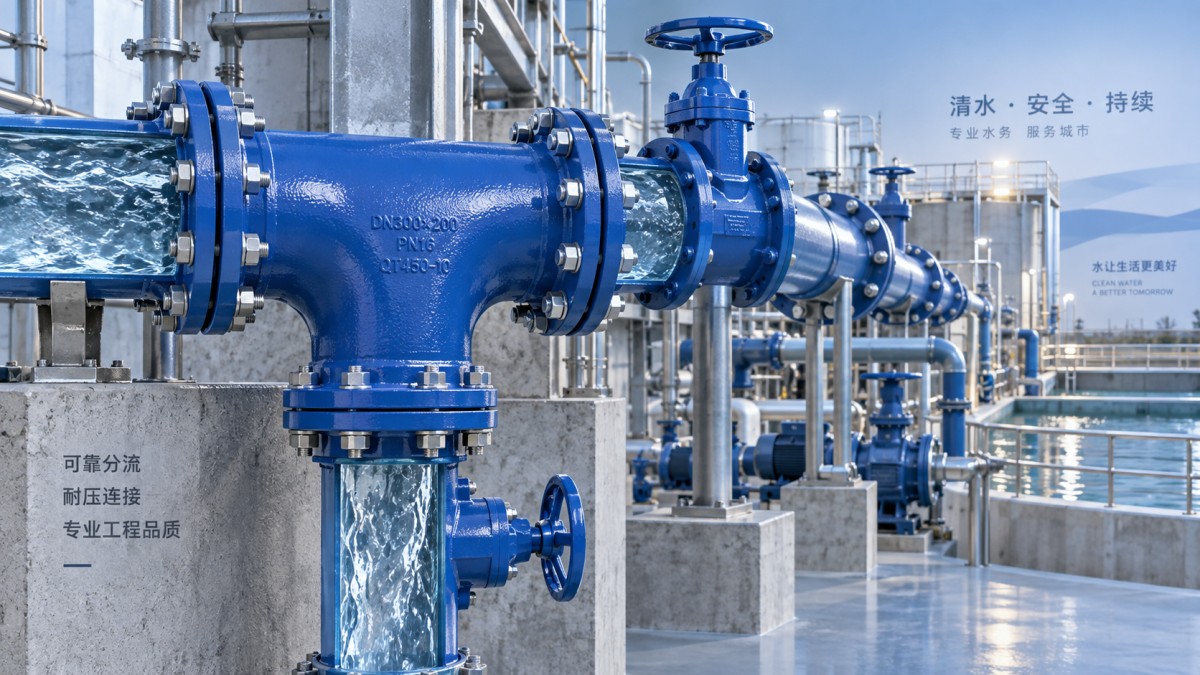

การออกแบบการกระจายการไหลด้วยข้อต่อสามทางในท่อส่งน้ำ

ข้อต่อสามทางไม่ได้เป็นเพียงจุดที่ท่อหนึ่งเส้นแยกออกเป็นสองเส้น ในท่อส่งน้ำ ข้อต่อนี้สร้างจุดตัดสินใจทางไฮดรอลิก ได้แก่ ปริมาณการไหลที่เข้าสู่ท่อแยก ปริมาณเฮดที่สูญเสีย ณ จุดต่อ การส่งผ่านแรงดันชั่วคราว และความสามารถในการติดตั้งและบำรุงรักษาจุดเชื่อมต่อโดยไม่ทำให้ท่อเมนอ่อนแอลง ข้อต่อสามทางที่มีรูปทรงถูกต้องแต่ไม่เหมาะกับสภาวะการใช้งาน อาจทำให้ท่อแยกได้รับน้ำไม่เพียงพอ เพิ่มต้นทุนการสูบน้ำโดยไม่จำเป็น หรือทำให้การแยกตัดระบบระหว่างซ่อมแซมซับซ้อนขึ้น

ดังนั้น สำหรับระบบส่งน้ำของเทศบาล โครงข่ายจ่ายน้ำ ระบบน้ำอุตสาหกรรม และจุดเชื่อมต่อสาธารณูปโภคขนาดใหญ่ ควรเลือกข้อต่อเป็นส่วนหนึ่งของการจัดวางท่อแยก แทนที่จะเลือกเป็นรายการเดี่ยวจากแค็ตตาล็อก เส้นผ่านศูนย์กลางท่อเมน เส้นผ่านศูนย์กลางท่อแยก ทิศทางการไหล แรงดันใช้งาน การจัดวางวาล์ว วิธีการรับแรงดัน และลำดับการก่อสร้าง ล้วนมีผลต่อผลลัพธ์

เริ่มต้นจากบทบาททางไฮดรอลิกของท่อแยก

คำถามแรกคือ ท่อแยกมีวัตถุประสงค์เพื่อรับการไหลใช้งานอย่างสม่ำเสมอ จ่ายน้ำเป็นครั้งคราว ป้อนส่วนต่อขยายในอนาคต ใช้สำหรับจุดเชื่อมต่อน้ำดับเพลิง หรือทำหน้าที่เป็นบายพาสหรือท่อระบายน้ำ หน้าที่เหล่านี้ก่อให้เกิดลำดับความสำคัญในการออกแบบที่แตกต่างกัน

ท่อแยกที่ใช้งานต่อเนื่องต้องได้รับแรงดันเพียงพอทั้งในสภาวะความต้องการปกติและสูงสุด ควรกำหนดขนาดโดยอิงจากอัตราการไหลที่ต้องการในท่อแยกและความเร็วที่ยอมรับได้ ไม่ใช่เพียงเลือกขนาดช่องออกมาตรฐานที่ใกล้ที่สุด การลดขนาดท่อแยกมากเกินไปอาจลดต้นทุนข้อต่อเริ่มต้น แต่จะเพิ่มความเร็วเฉพาะที่และการสูญเสียจากแรงเสียดทาน อีกทั้งอาจทำให้การฟื้นคืนแรงดันทำได้ยากเมื่อมีการขยายโครงข่ายปลายทาง

ท่อแยกที่ใช้งานไม่บ่อยมีข้อกังวลต่างออกไป การหมุนเวียนต่ำอาจก่อให้เกิดปัญหาด้านคุณภาพน้ำและการจัดการตะกอนในท่อปลายตันหรือท่อที่มีการหมุนเวียนน้อย ในกรณีที่เก็บท่อแยกไว้สำหรับการใช้งานในอนาคต การออกแบบควรมีวิธีแยกตัดที่แน่นอน และมีการจัดวางที่ใช้งานได้จริงสำหรับการล้างท่อหรือการเริ่มใช้งาน ข้อต่อสามทางเองไม่ได้แก้ปัญหาการปฏิบัติงานเหล่านี้ แต่กำหนดรูปทรงที่เอื้อหรือจำกัดการควบคุมในภายหลัง

ทิศทางการไหลมีความสำคัญไม่แพ้ขนาดเส้นผ่านศูนย์กลางระบุ ในข้อต่อสามทางแบบเท่าหรือแบบลดขนาดทั่วไป การไหลที่เบนผ่านช่องออก 90 องศาจะเปลี่ยนทิศทางอย่างฉับพลัน ความปั่นป่วนและการสูญเสียเฮดเฉพาะที่ซึ่งเกิดขึ้นจึงเป็นลักษณะโดยธรรมชาติของจุดเชื่อมต่อ เมื่อท่อแยกต้องรับส่วนแบ่งการไหลของท่อเมนในปริมาณมาก หรือเมื่อการใช้พลังงานมีความอ่อนไหว วิศวกรอาจต้องประเมินว่าจุดเชื่อมต่อแบบโค้งมน ท่อแยกที่จัดวางทิศทางต่างออกไป หรือผังโครงข่ายที่ปรับปรุงใหม่ ให้ผลทางไฮดรอลิกที่ดีกว่าหรือไม่ ไม่ควรมองข้อต่อสามทางว่าไม่มีผลทางไฮดรอลิก

กำหนดขนาดข้อต่อตามสภาวะการใช้งานที่เป็นตัวกำหนด

การกำหนดขนาดท่อแยกมักตรวจสอบจากค่าความต้องการเฉลี่ย ขณะที่ระบบจริงอาจถูกกำหนดโดยสภาวะความต้องการสูงกว่า สถานการณ์การไหลสำหรับดับเพลิง หน้าที่ของปั๊ม หรือรูปแบบการเดินระบบเป็นระยะ การตรวจสอบที่เกี่ยวข้องคือแรงดันที่มีอยู่ ณ ปลายทางของท่อแยก หลังหักการสูญเสียที่เกิดขึ้นจริงทั้งหมด ได้แก่ แรงเสียดทานในท่อ ข้อต่อ วาล์ว มิเตอร์ การเปลี่ยนแปลงระดับความสูง และอุปกรณ์ควบคุมแรงดันใด ๆ

สำหรับข้อต่อสามทางแบบลดขนาด ตัวข้อต่อหลักควรรักษาความสามารถในการส่งผ่านที่ต้องการตลอดแนวท่อ ส่วนช่องออกท่อแยกควรมีขนาดตามอัตราการไหลออกแบบของจุดแยก แม้จะฟังดูตรงไปตรงมา แต่มีข้อผิดพลาดที่เกิดซ้ำสองประการที่ควรให้ความสำคัญ:

• สมมติว่าท่อแยกสามารถรับอัตราการไหลที่ต้องการได้เพราะขนาดเส้นผ่านศูนย์กลางระบุดูเพียงพอ โดยไม่ได้ตรวจสอบแรงดันคงเหลือ ณ จุดเชื่อมต่อ
• เลือกใช้ข้อต่อสามทางแบบเท่าทั้งที่ท่อแยกมีขนาดเล็กกว่าอย่างมีนัยสำคัญ แล้วใช้ข้อลดขนาดทันทีที่ปลายทาง การทำเช่นนี้อาจเพิ่มจำนวนรอยต่อ ใช้พื้นที่ติดตั้งมากขึ้น และเพิ่มจุดเชื่อมต่อที่อาจเกิดการรั่วซึมหรือความซับซ้อนในการรับแรงดัน

ข้อต่อสามทางแบบลดขนาดที่ผลิตจากโรงงานมักให้การจัดวางที่เรียบร้อยกว่าเมื่อทราบขนาดท่อแยก ช่วยลดจำนวนชิ้นส่วนและทำให้ควบคุมรายการวัสดุได้ง่ายขึ้น อย่างไรก็ตาม การใช้ข้อลดขนาดแยกต่างหากอาจเหมาะสมเมื่อขนาดปลายทางยังไม่แน่นอน มีแผนก่อสร้างเป็นระยะ หรือจำเป็นต้องปิดฝาท่อแยกชั่วคราวโดยคงขนาดจุดเชื่อมต่อในอนาคตที่ใหญ่กว่า

ชั้นแรงดันของข้อต่อก็ต้องสอดคล้องกับขอบเขตแรงดันจริงของระบบ ไม่ใช่เพียงแรงดันสถิตปกติ การเริ่มและหยุดปั๊ม การปิดวาล์ว การเปลี่ยนแปลงความต้องการอย่างฉับพลัน และการเคลื่อนที่ของอากาศ สามารถสร้างแรงดันชั่วคราวได้ ข้อต่อสามทางเป็นส่วนหนึ่งของขอบเขตแรงดัน และจุดเชื่อมต่อท่อแยกอาจกลายเป็นตำแหน่งที่พฤติกรรมของคลื่นแรงดันเปลี่ยนแปลงเนื่องจากความไม่ต่อเนื่องของรูปทรงท่อ อาจจำเป็นต้องวิเคราะห์แรงดันกระแทกสำหรับท่อส่งจากปั๊มที่ยาว ระบบเฮดสูง วาล์วที่ทำงานรวดเร็ว และท่อแยกขนาดใหญ่

ประเภทการเชื่อมต่อเป็นตัวกำหนดความเสี่ยงในการติดตั้งส่วนใหญ่

ในระบบน้ำเหล็กหล่อเหนียว การจัดวางแบบหน้าแปลน แบบซ็อกเก็ตและปลายสวม แบบข้อต่อกล และแบบรอยต่อมีการรับแรงดัน ล้วนกำหนดข้อกำหนดภาคสนามที่แตกต่างกัน ทางเลือกที่เหมาะสมที่สุดขึ้นอยู่กับว่าท่อฝังดินหรือติดตั้งแบบเปิด มีแรงตามแนวแกนมากเพียงใด ต้องการค่าความคลาดเคลื่อนในการจัดแนวมากเท่าใด และคาดว่าจะต้องถอดแยกในภายหลังหรือไม่

ข้อต่อสามทางแบบหน้าแปลนมีประโยชน์ในบ่อพัก ห้องเครื่อง สถานีมิเตอร์ และชุดประกอบวาล์วที่เข้าถึงได้และอาจต้องถอดชิ้นส่วนออก ข้อจำกัดของข้อต่อหน้าแปลนก็มีความสำคัญเช่นกัน รอยต่อหน้าแปลนต้องอาศัยการขันโบลต์อย่างมีวินัย การเลือกปะเก็นที่เหมาะสม การรองรับที่เพียงพอ และพื้นที่รอบชุดประกอบอย่างเพียงพอ จึงไม่ควรใช้เป็นข้ออ้างในการนำรูปแบบการติดตั้งเหนือดินไปใช้โดยตรงในร่องขุดใต้ดินที่คับแคบ

ข้อต่อแบบซ็อกเก็ตหรือแบบดันสวมช่วยให้การติดตั้งใต้ดินง่ายขึ้น แต่ไม่ได้ให้การรับแรงดันโดยอัตโนมัติ ที่ข้อต่อสามทาง การเปลี่ยนทิศทางการไหลและแรงดันในท่อแยกก่อให้เกิดแรงไม่สมดุล การออกแบบโครงการต้องกำหนดวิธีต้านทานแรงเหล่านั้น ไม่ว่าจะด้วยรอยต่อมีการรับแรงดัน บล็อกรับแรงดันที่ออกแบบไว้ หรือระบบรับแรงดันอื่นที่ได้รับอนุมัติ การตัดสินใจนี้ไม่สามารถเลื่อนไปให้ผู้ติดตั้งพิจารณาหลังเริ่มขุดได้ เนื่องจากสภาพดิน ขนาดร่องขุด รูปแบบรอยต่อ และการเข้าถึง ล้วนมีผลต่อความเป็นไปได้ของวิธีที่เลือก

ข้อต่อกลช่วยให้ปรับแก้ได้ดีระหว่างการเชื่อมต่อเข้ากับระบบเดิมและการติดตั้งในพื้นที่จำกัด โดยเฉพาะเมื่อจำเป็นต้องแก้ไขแนวเล็กน้อย ประสิทธิภาพของข้อต่อดังกล่าวยังคงขึ้นอยู่กับตำแหน่งที่ถูกต้องของแกลนด์ การขันโบลต์ การวางตัวของปะเก็น และการออกแบบการรับแรงดันตามความเหมาะสม ตารางข้อต่อที่ระบุเพียงขนาดเส้นผ่านศูนย์กลางและพิกัดแรงดันถือว่ายังไม่สมบูรณ์ หากไม่ได้ระบุรูปแบบปลายต่อและข้อกำหนดการรับแรงดัน

อย่าแยกการวางแผนข้อต่อสามทางออกจากวาล์วและการเข้าถึง

จุดเชื่อมต่อท่อแยกต้องมีแนวทางการเดินระบบ หากต้องแยกตัดท่อแยกโดยไม่กระทบต่อท่อเมน ควรติดตั้งวาล์วแยกใกล้กับข้อต่อสามทาง โดยมีระยะว่างเพียงพอสำหรับการใช้งานและซ่อมแซม หากท่อเมนอาจต้องแยกตัดเป็นช่วงด้วย ควรประสานตำแหน่งวาล์วเพื่อไม่ให้ความเสียหายของท่อแยกบังคับให้ต้องหยุดระบบในพื้นที่กว้างเกินความจำเป็น

การเลือกวาล์วขึ้นอยู่กับหน้าที่ วาล์วประตูน้ำหรือวาล์วผีเสื้ออาจใช้สำหรับการแยกตัดในงานน้ำหลายประเภท ขณะที่อาจต้องใช้อุปกรณ์ควบคุมเมื่อจำเป็นต้องจัดการแรงดันหรืออัตราการไหลของท่อแยก ในการติดตั้งที่เกี่ยวข้องกับน้ำในกระบวนการผลิตหรือของไหลที่ต้องพิจารณาพฤติกรรมการปิดและความเข้ากันได้ของวัสดุอย่างใกล้ชิด อาจพิจารณาDiaphragm Valveภายในรูปแบบการจัดวางวาล์วโดยรวม ไม่ควรถือว่าวาล์วนี้ใช้ทดแทนหน้าที่การแยกตัดท่อได้โดยไม่ตรวจสอบพิกัดแรงดัน ความสามารถในการไหล การเข้าถึงเพื่อบำรุงรักษา และของไหลที่ใช้งาน

วาล์วท่อแยก วาล์วอากาศ มิเตอร์ ท่อระบายน้ำ และจุดเก็บตัวอย่าง สามารถทำให้การติดตั้งข้อต่อสามทางที่ดูเรียบง่ายกลายเป็นชุดประกอบขนาดกะทัดรัดที่เข้าถึงได้ยาก ระยะเคลียร์ในแบบควรคำนึงถึงระยะเคลื่อนประแจ การถอดฝาครอบ ระยะเคลื่อนที่ของแอคชูเอเตอร์ พื้นที่ยก พื้นที่เข้าสู่บ่อพัก และการเปลี่ยนในอนาคต ไม่ใช่เพียงพื้นที่ติดตั้งของท่อและข้อต่อ ท่อแยกที่ติดตั้งได้แต่ไม่สามารถแยกตัดหรือบำรุงรักษาได้อย่างปลอดภัย ยังไม่ใช่โซลูชันที่สมบูรณ์

การเลือกวัสดุและการเคลือบต้องสอดคล้องกับสภาพแวดล้อม ไม่ใช่เพียงน้ำที่ลำเลียง

ข้อต่อสามทางเหล็กหล่อเหนียวมีคุณค่าในท่อส่งน้ำจากความแข็งแรง ความคงตัวของมิติ และความเข้ากันได้กับระบบท่อเหล็กหล่อเหนียว อย่างไรก็ตาม สมรรถนะระยะยาวขึ้นอยู่กับแนวทางการป้องกันการกัดกร่อนโดยรวม วัสดุบุภายในควรเหมาะสมกับคุณภาพน้ำและสภาวะการใช้งาน ส่วนการเคลือบภายนอก และการป้องกันเสริมเมื่อจำเป็น ควรสะท้อนถึงความรุนแรงของสภาพดิน สภาพน้ำใต้ดิน สภาพแวดล้อมการติดตั้ง และข้อกำหนดของโครงการ

ควรตรวจสอบตัวข้อต่อ ส่วนประกอบรอยต่อ โบลต์ แกลนด์ ปะเก็น และอุปกรณ์รับแรงดันเป็นชุดประกอบเดียวกัน ไม่เพียงพอที่ข้อต่อหลักจะเป็นไปตามข้อกำหนดวัสดุ หากตัวยึดที่สัมผัสสภาพแวดล้อมหรือส่วนประกอบเสริมที่เข้ากันไม่ได้กลายเป็นส่วนที่จำกัดสมรรถนะ สำหรับโครงการที่จัดส่งข้ามตลาด เอกสารควรระบุมาตรฐานผลิตภัณฑ์ที่ใช้ ชุดมิติ การกำหนดแรงดัน ระบบวัสดุบุและการเคลือบ รวมถึงข้อกำหนดการทดสอบ ข้อต่อที่มีลักษณะคล้ายกันไม่จำเป็นต้องใช้แทนกันได้ เมื่อรูปแบบการเจาะหน้าแปลน มิติซ็อกเก็ต ชั้นแรงดัน หรือข้อกำหนดการรับรองแตกต่างกัน

ปกป้องจุดเชื่อมต่อระหว่างการก่อสร้าง

ข้อบกพร่องของจุดเชื่อมต่อท่อแยกจำนวนมากมีต้นกำเนิดจากกระบวนการติดตั้งมากกว่าจากการหล่อ วัสดุรองพื้นต้องรองรับข้อต่อและท่อข้างเคียงโดยไม่มีแรงกดเฉพาะจุด ไม่ควรดึงท่อแยกให้เข้ากับแนวด้วยการฝืนรอยต่อ และร่องขุดควรมีพื้นที่ทำงานเพียงพอเพื่อประกอบรอยต่อได้อย่างถูกต้อง ข้อต่อที่มีน้ำหนักมากต้องใช้วิธียกที่ได้รับอนุมัติ ซึ่งหลีกเลี่ยงความเสียหายต่อวัสดุบุ การเคลือบ หน้าซ็อกเก็ต และที่นั่งปะเก็น

ก่อนกลบกลับ ให้ตรวจสอบทิศทาง ระดับของท่อแยก การสอดรอยต่อหรือการขันโบลต์ การติดตั้งอุปกรณ์รับแรงดัน ทิศทางวาล์ว และความสามารถในการเข้าถึงฝาปิดหรืออุปกรณ์ปิดชั่วคราว การทดสอบแรงดันควรเป็นไปตามขั้นตอนโครงการที่ใช้บังคับ และคำนึงถึงการระบายอากาศออกจากช่วงทดสอบและการรับแรงดันอย่างปลอดภัย หากท่อแยกใหม่เชื่อมต่อเข้ากับระบบเดิม แผนการเชื่อมต่อต้องครอบคลุมระยะเวลาหยุดระบบ การระบายน้ำออก การฆ่าเชื้อเมื่อจำเป็น การควบคุมการปนเปื้อน และการคืนสภาพการให้บริการ

การจัดวางข้อต่อสามทางที่ดีที่สุดคือรูปแบบที่กระจายอัตราการไหลตามต้องการ ขณะยังคงความสมบูรณ์และความสามารถในการเดินระบบของท่อเมน ผลลัพธ์ดังกล่าวเกิดจากการประสานหน้าที่ทางไฮดรอลิก รูปทรงข้อต่อ การออกแบบแรงดันและการรับแรงดัน ประเภทรอยต่อ การจัดวางวาล์ว การป้องกันการกัดกร่อน และสภาวะการติดตั้งภาคสนาม ก่อนปล่อยวัสดุเพื่อการจัดซื้อ การมองข้อต่อสามทางเป็นเพียงสินค้าโภคภัณฑ์มักผลักภาระการตัดสินใจทางวิศวกรรมที่ยังไม่ได้ข้อสรุปไปยังหน้างาน ซึ่งแก้ไขได้ช้ากว่าและมีค่าใช้จ่ายสูงกว่า
